13000平米大型科技馆强弱电系统施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:13000平方米
  • 图纸设计深度:施工图
  • 参考图纸:65张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

  • 1、电气设计说明
  • 2、变电所高压配电系统图
  • 3、变电所TE变压器低压配电系统图
  • 4、垂直配电干线图
  • 5、漏电火灾报警系统图
  • 6、EPS联网系统图
  • 7、电力配电系统图
  • 8、照明配电系统图
  • 9、综合布线系统图
  • 10、有线电视系统图
  • 11、火灾报警及联动控制系统图
  • 12、视频监控及防盗入侵报警系统图
  • 13、背景音乐及紧急广播系统图
  • 14、 弱电平面图
  • 15、消防平面图
  • 16、电力平面图
  • 17、应急照明平面图
  • 18、照明平面图
  • 19、屋顶 防雷平面图

附件详情

该项目位于江苏,是一大型科技展览馆,为二类高层建筑,建筑面积约13000平方米,建筑高度40米。
设计范围包括变配电系统;照明系统;动力配电系统;安全防范系统;火灾自动报警系统;防雷接地系统等。
该附件,总共65张。

低压配电系统图

电力配电系统图

照明配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

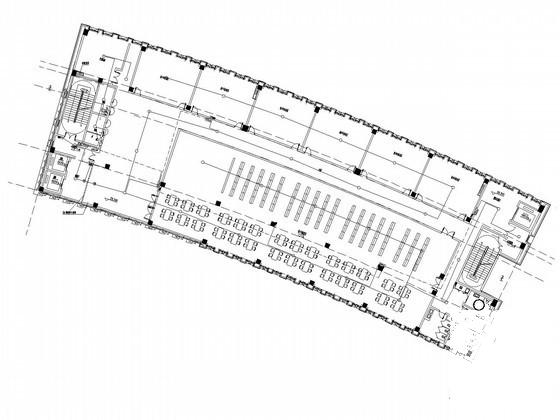

  • 强弱电系统 - 1
    强弱电系统 - 1

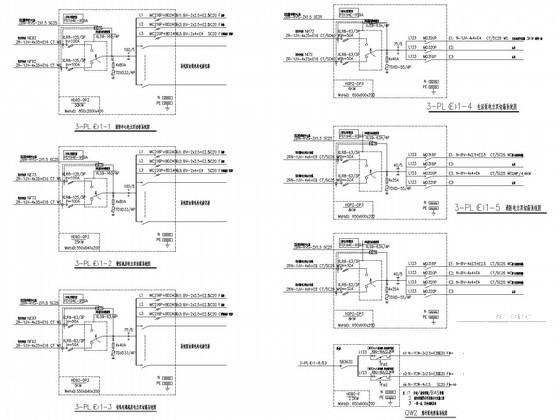

  • 强弱电系统 - 2
    强弱电系统 - 2

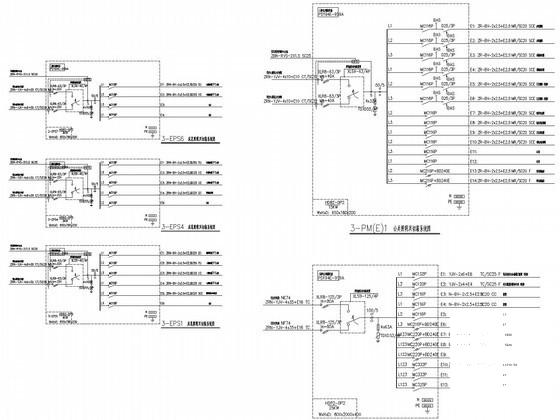

  • 强弱电系统 - 3
    强弱电系统 - 3

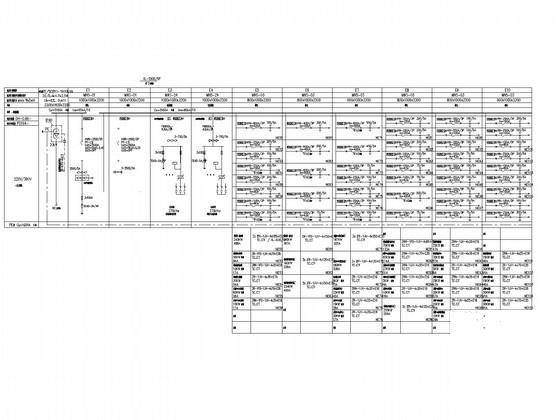

  • 强弱电系统 - 4
    强弱电系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
