3层框架会所结构CAD施工大样图(桩基础)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:人防
  • 参考图纸:16张
  • 设计年代:近代

附件详情

泉州某会所结构图纸
该资料为:泉州某会所结构图纸
该项目结构,地上3层。
上部结构体系:3层现浇钢筋混凝土框架。
50年一遇的基本风压:0.3kN/平方米
基础型式:采用桩基础
该资料包含:
结构设计总说明、基础 平面布置图 、桩基大样图、地梁配筋图、梁配筋图、屋面层梁配筋图、屋面板配筋图、柱子定位图、柱子配筋图、大样图、楼梯平面图、梯段大样图共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

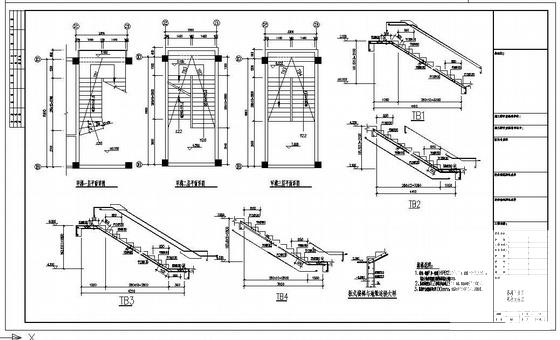

  • 桩基基础施工 - 1
    桩基基础施工 - 1

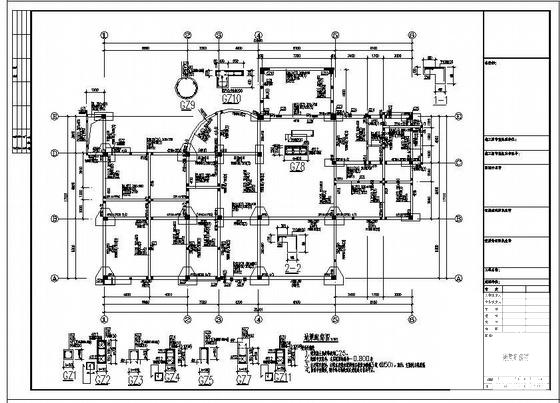

  • 桩基基础施工 - 2
    桩基基础施工 - 2

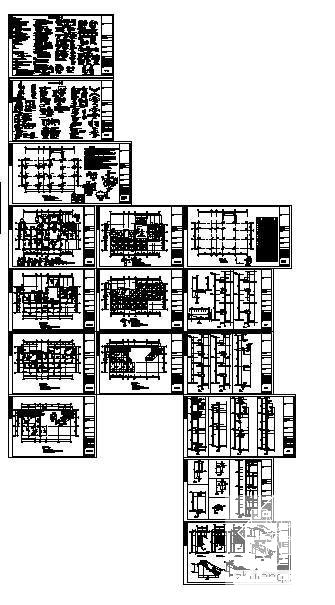

  • 桩基基础施工 - 3
    桩基基础施工 - 3

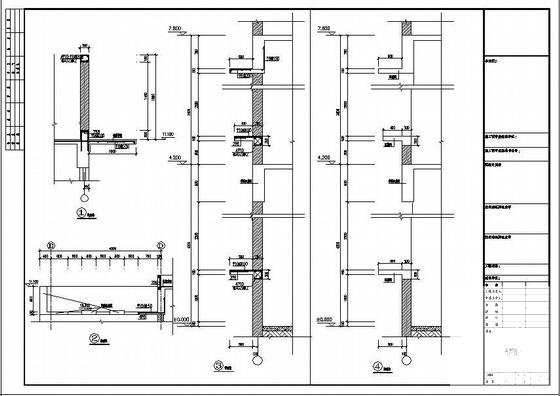

  • 桩基基础施工 - 4
    桩基基础施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
