47层大厦空调施工设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:47层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组,水地源热泵,空气调节器
  • 空调系统:制冷剂系统

附件详情

本建筑为I类超高层综合楼,建筑高度大于150米,有2座塔楼,为46层商业、公寓式住宅和办公用房综合体。其中,负3层为车库和设备用房,负2层为超市,负1-5层为商业用房,6层为会所,7-46层为塔楼。塔楼在15、30层设置有开敞式避难间。空调水系统:冷热水系统采用闭式机械循环异程系统,系统最大工作压力为:1.0MPa。a,空调末端水系统采用变流量运行,制冷主机、循环泵采用定流量运行,主供回水管道之间设电动压差旁通控制系统。本建筑集中空调水系统采用闭式循环两管制水系统。本建筑空调采用离心式制冷机组、模块式VRV多联式热泵机组。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

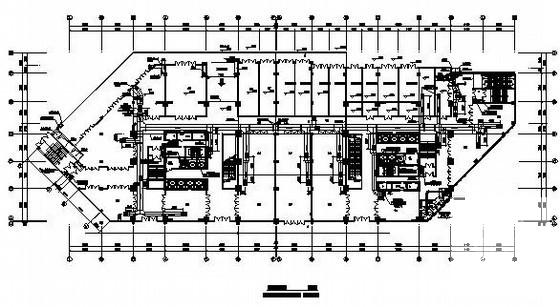

  • 空调设计图纸 - 1
    空调设计图纸 - 1

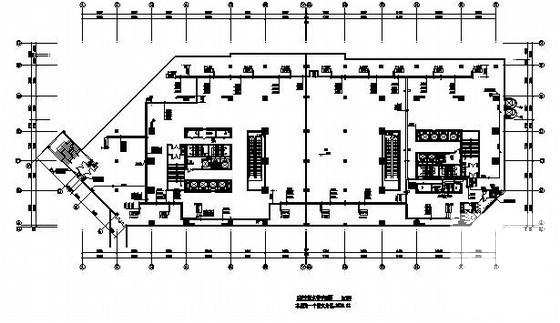

  • 空调设计图纸 - 2
    空调设计图纸 - 2

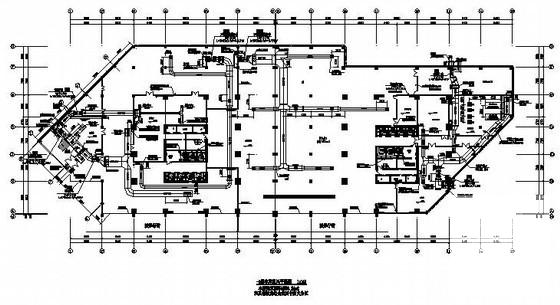

  • 空调设计图纸 - 3
    空调设计图纸 - 3

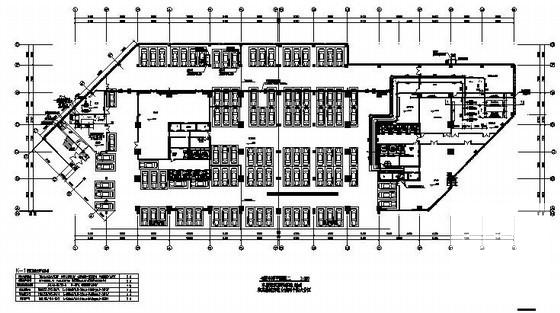

  • 空调设计图纸 - 4
    空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
