8000平米6层公寓楼散热器采暖设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8000平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 采暖系统:散热器供暖
  • 项目所在地:北京

附件详情

稿件为北京某两栋新建公寓楼采暖通风设计施工图纸;1号楼,总建筑面积为4049.89m2,2号楼,总建筑面积为3921.90m2,半地下一层,地上六层,建筑高度19m。该资料内容为住宅采暖分户热计量设计。

,图纸共7张。

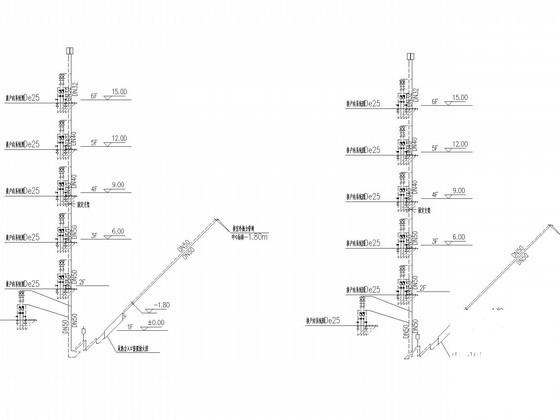

立管采暖系统图

施工大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

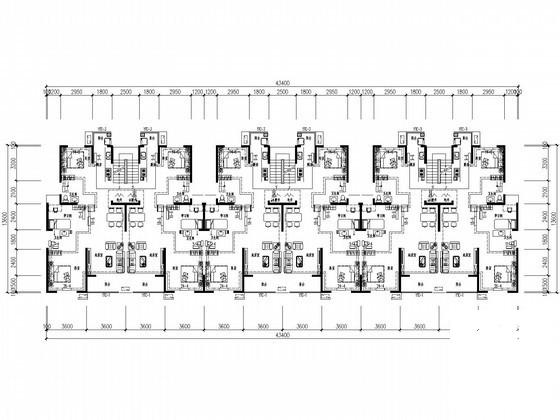

  • 公寓楼散热器采暖 - 1
    公寓楼散热器采暖 - 1

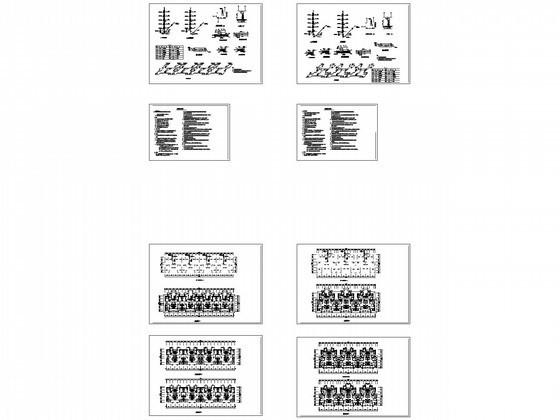

  • 公寓楼散热器采暖 - 2
