1516平方米科学实验楼初步建筑施工CAD图纸(设计文件)

  • 图纸设计深度:施工图

  • 其它专业图纸:结构

  • 建筑设计面积:1516平方米

  • 占地面积:400平方米

  • 建筑层数:4

  • 设计效果图:无

附件详情

建筑设计面积: 1516平方米
建筑占地面积:400平方米。
层数:4层,局部3层
房间:实验室——共23间(二~三层各9间,四层5间)。
办公室——共8间(每层2间)。
机动车车位:室外15辆,室内2辆
项目总概算(另详)。
水的总消耗量为2580立方/年,单位消耗为1.71m3 /m2.年,电的总消耗量约为17万度/年,单位消耗为112度 /m2.年。

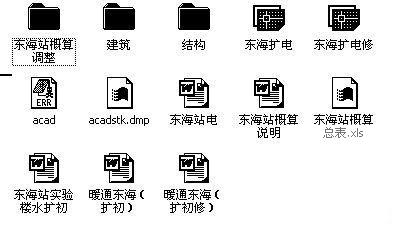

内容包括:东海站概算调整文本、建筑设计扩初图(建筑施工图CAD)、建筑结构施工图、电力方案图、暖通方案图、东海站概算总表等。


2

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

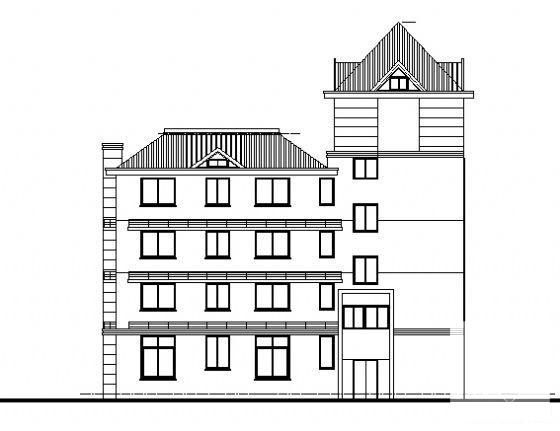

  • 实验楼设计图纸 - 1
    实验楼设计图纸 - 1

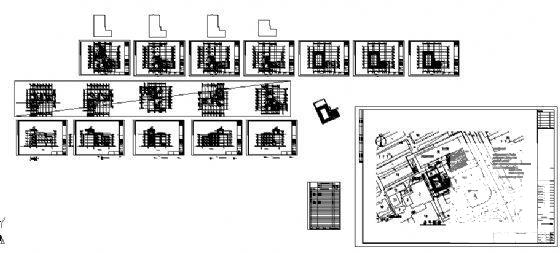

  • 实验楼设计图纸 - 2
    实验楼设计图纸 - 2
  • 实验楼设计图纸 - 3
    实验楼设计图纸 - 3
  • 实验楼设计图纸 - 4
    实验楼设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
