商住楼工程外脚手架搭设及拆除施工方案_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 脚手架搭设:双排 脚手架
  • 脚手架支固:落地式脚手架, 悬挑式脚手架, 卸料平台
  • 脚手架计算书:落地式脚手架, 悬挑式脚手架, 卸料平台
  • 编制时间:近代年
  • 基本参数:步距1.5m
  • 施工重点、难点:工程量大 计算复杂

附件详情

  • 目录
  • 一、编制依据1
  • 二、项目概要1
  • 三、施工准备5
  • 四、构配件要求5
  • 1 钢管5
  • 2 扣件5
  • 3 脚手板及安全网6
  • 4 悬挑脚手架用型钢6
  • 五、落地式双排扣件式钢管外脚手架6
  • 1 设计参数6
  • 2复核计算书7
  • 3 构造要求16
  • 六、悬挑式双排扣件式钢管外脚手架19
  • 1 设计参数及构造要求20
  • 2 复核计算书21
  • (1)悬挑式扣件钢管脚手架计算书(无阳台)21
  • (2)悬挑式扣件钢管脚手架计算书(0.6米飘窗)37
  • (3)悬挑式扣件钢管脚手架计算书(1.8米阳台)52
  • 七、悬挑卸料平台67
  • 1 设计参数及构造要求67
  • 2 复核计算书68
  • 八、外脚手架搭设、拆除施工要求76
  • 1 搭设77
  • 2 拆除78
  • 九、外脚手架检查与验收79
  • 1 构配件检查与验收79
  • 2脚手架检查与验收80
  • 十、安全文明措施81
  • 十一、应急预案83
  • 十二、附图86

附件详情

[广西]商住楼工程外脚手架搭设及拆除施工方案,主要包括项目概要、施工部署、施工方案、施工安全措施等,可供参考学习。
……
基础预应力高强度钢筋混凝土管桩, 2#、3#楼为剪力墙结构,12#楼及商业裙楼为框架结构。 外架搭设方案:落地式双排钢管脚手架按最大搭设高度21m进行复核验算,悬挑工字钢钢管脚手架按最大搭设高度19.5m复核验算,悬挑梁采用18的工字钢,钢管采用外径48.3mm,壁厚3.6mm。
……
施工电梯过料平台架:
1、钢管规格采用外径48.3×3.6的焊接钢管,钢管、扣件、脚手板、安全网的材质符合《 建筑施工 扣件式钢管脚手架安全技术规程》JGJ130-近代。
2、施工电梯停层平台架采用落地架和悬挑架搭设,立杆立于室外地坪或工字钢上,悬挑工字钢规格、做法、设置层数与外架悬挑层一致。平台架单独设置,不与外架相连。
3、立杆横间距Lb=1.0m,两端纵距La=0.9m、梯笼处纵距La=1.5m、导轨处纵距La=1.0m;有变形的杆件和不合格的扣件不能使用,扣件拧紧程度要适当,随时校正杆件垂直、水平偏差,避免误差过大。立杆与大横杆必须用十字扣件扣紧,不得隔步设置或遗漏;立杆垂直偏差不应大于架高的1/200。
7、大横杆步距h=1.8m,小横杆贴近立杆布置,并搭于大横杆之上,用直角扣件扣紧。梯笼位置小横杆间距600mm,上铺方木并钉模板;小横杆置于大横杆之上用直角扣件扣紧,在使用过程中不得拆除紧贴立杆的小横杆。
6、连墙件:采用刚性连墙件与建筑物可靠连接,每层用横杆钢管将外架内、外立杆与梁或预埋在砼楼板的短钢管连接加双扣件。
……
90页,近代年编制。

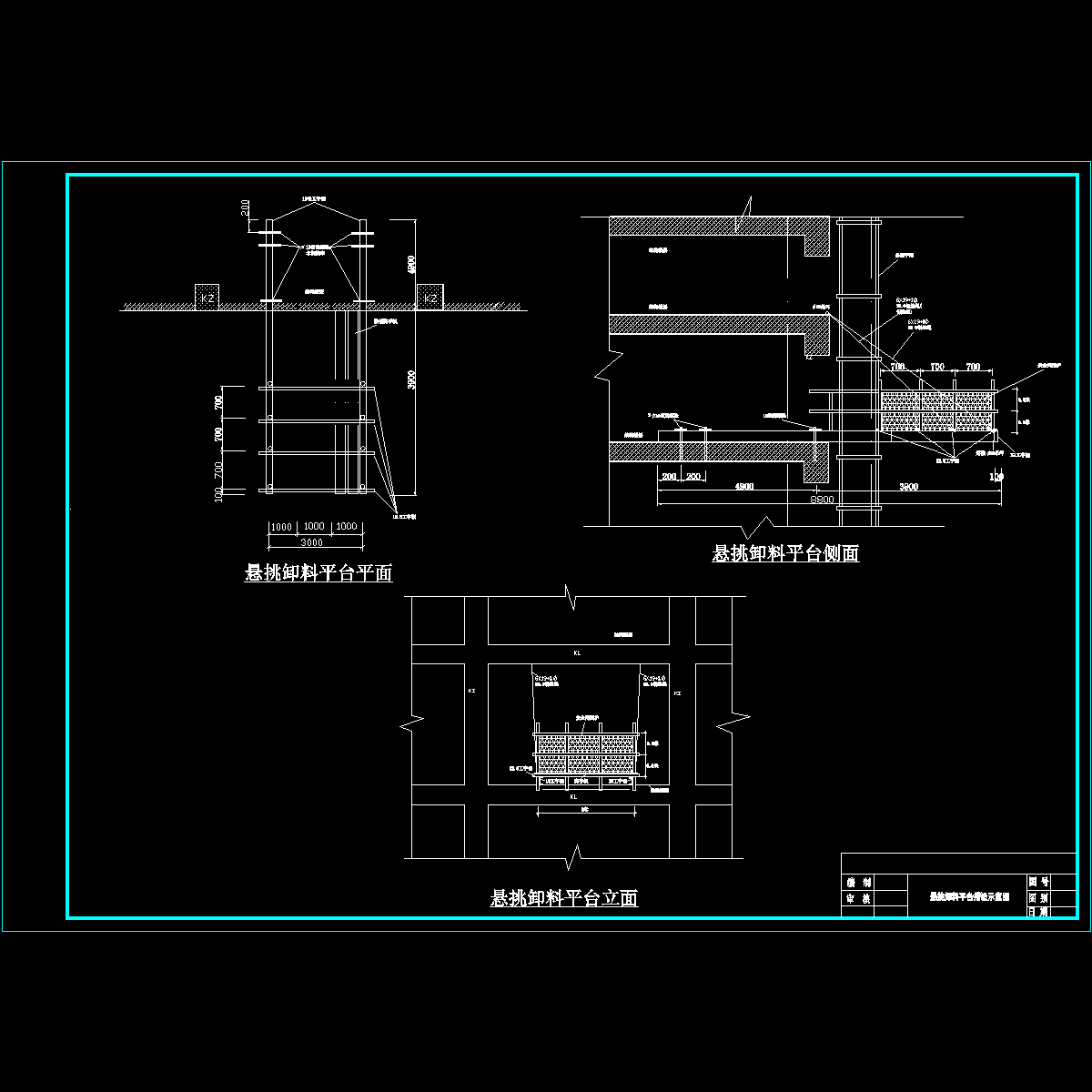

悬挑卸料平台侧面

悬挑卸料平台立面

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 卸料平台示意图.dwg
    卸料平台示意图.dwg

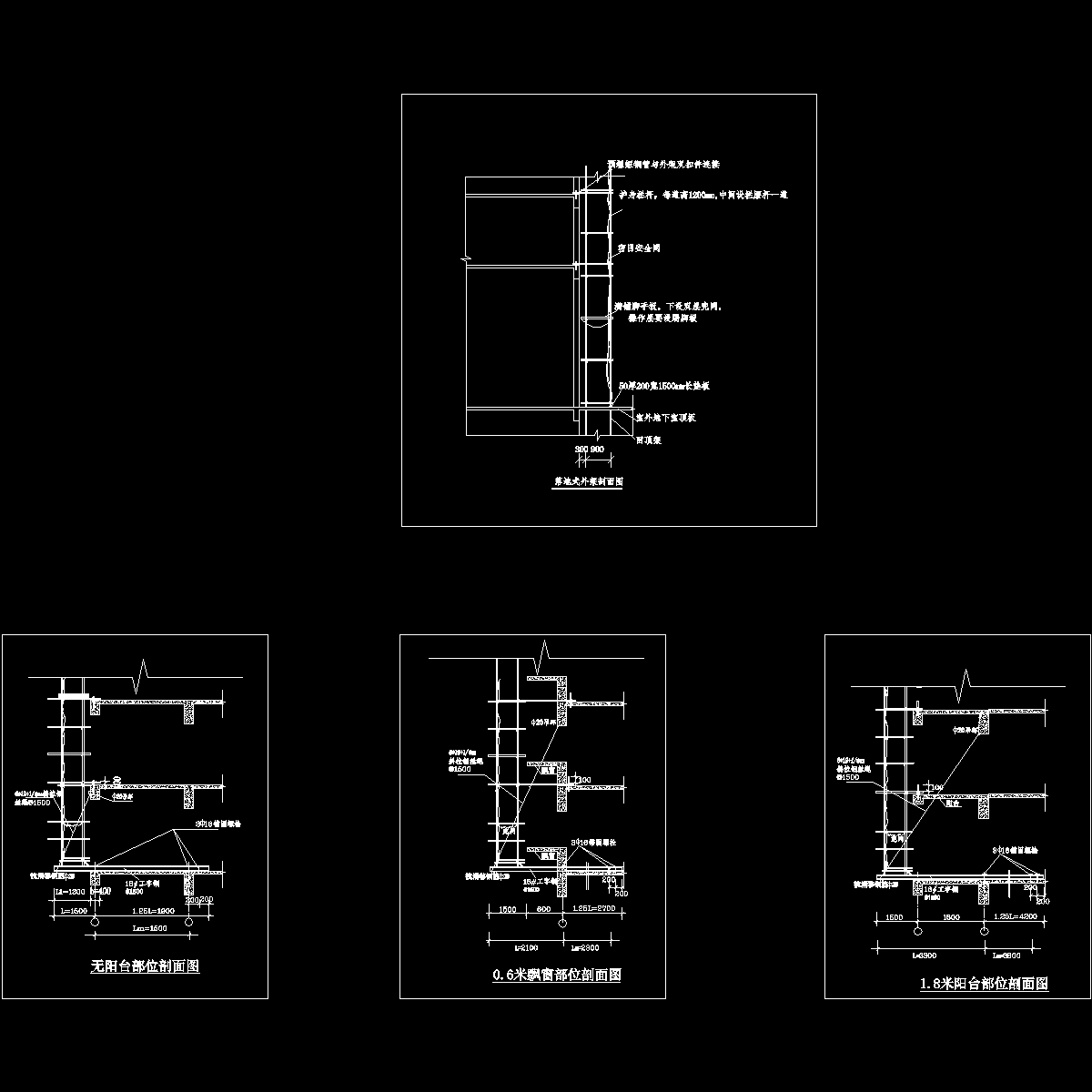

  • 外架剖面图.dwg
    外架剖面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
