五角场钢结构售楼处建筑施工CAD图纸
- 工程设计年代：近代-09
- 图纸设计深度：扩初
- 建筑高度：3.45米
- 建筑层数：1
- 参考图纸：5张
附件详情
五角场某钢结构售楼处
建筑施工
图——5张CAD
该资料包含：总平面定位图、门窗表、一层平面图、屋顶平面图、立面图、剖面图、节点详图
总图定位图
节点详图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

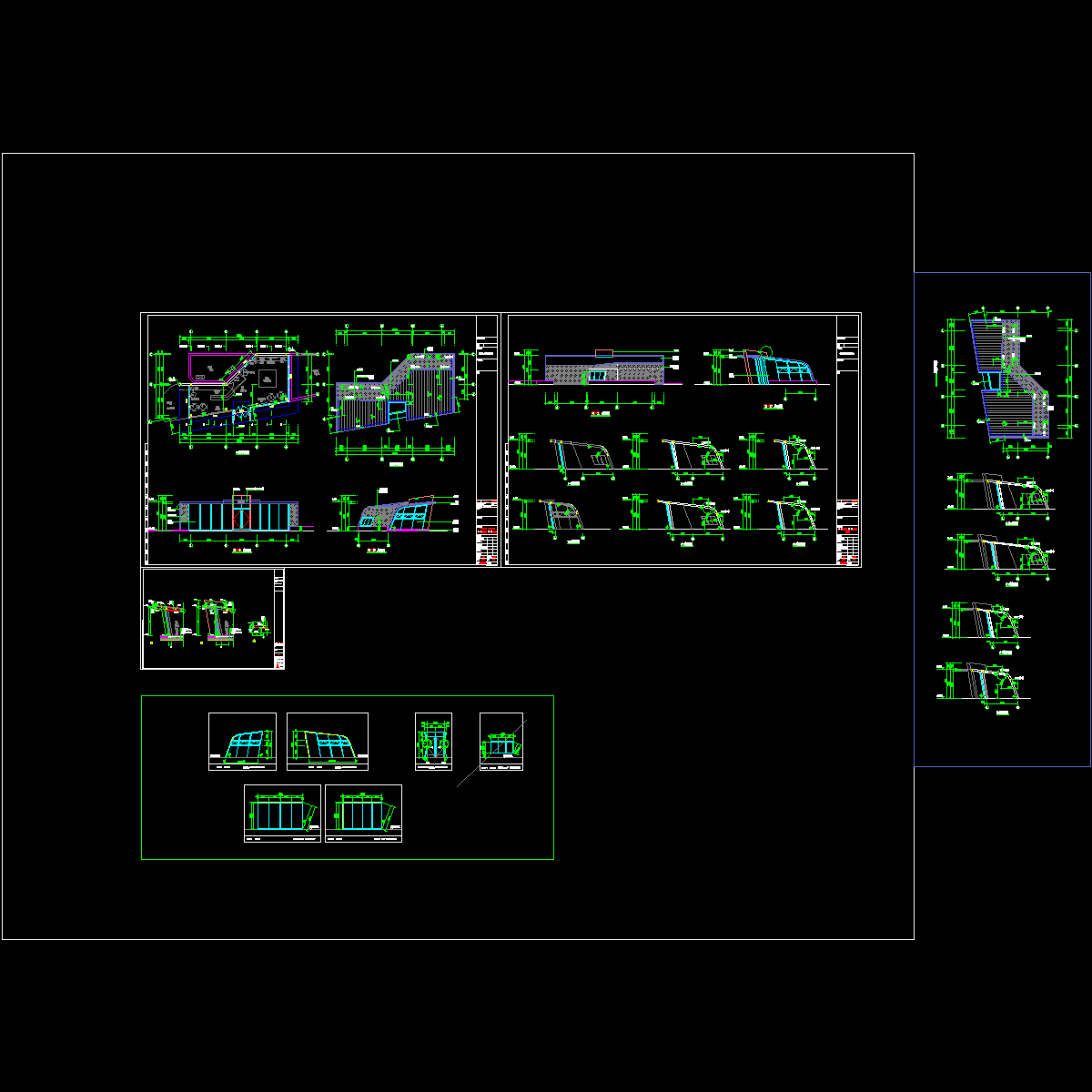

平立剖g0919_t3.dwg -

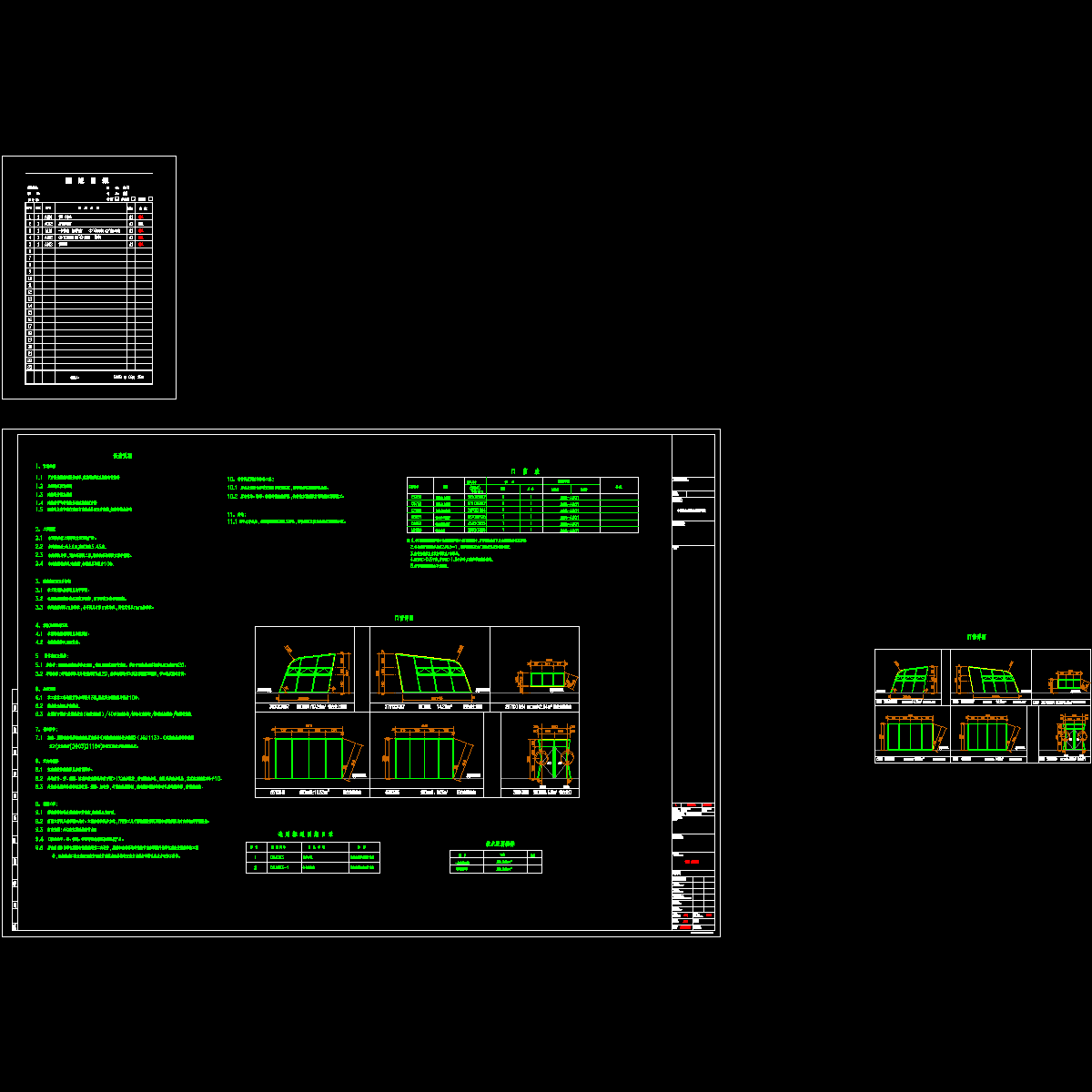

首页门窗表0915_t3.dwg -

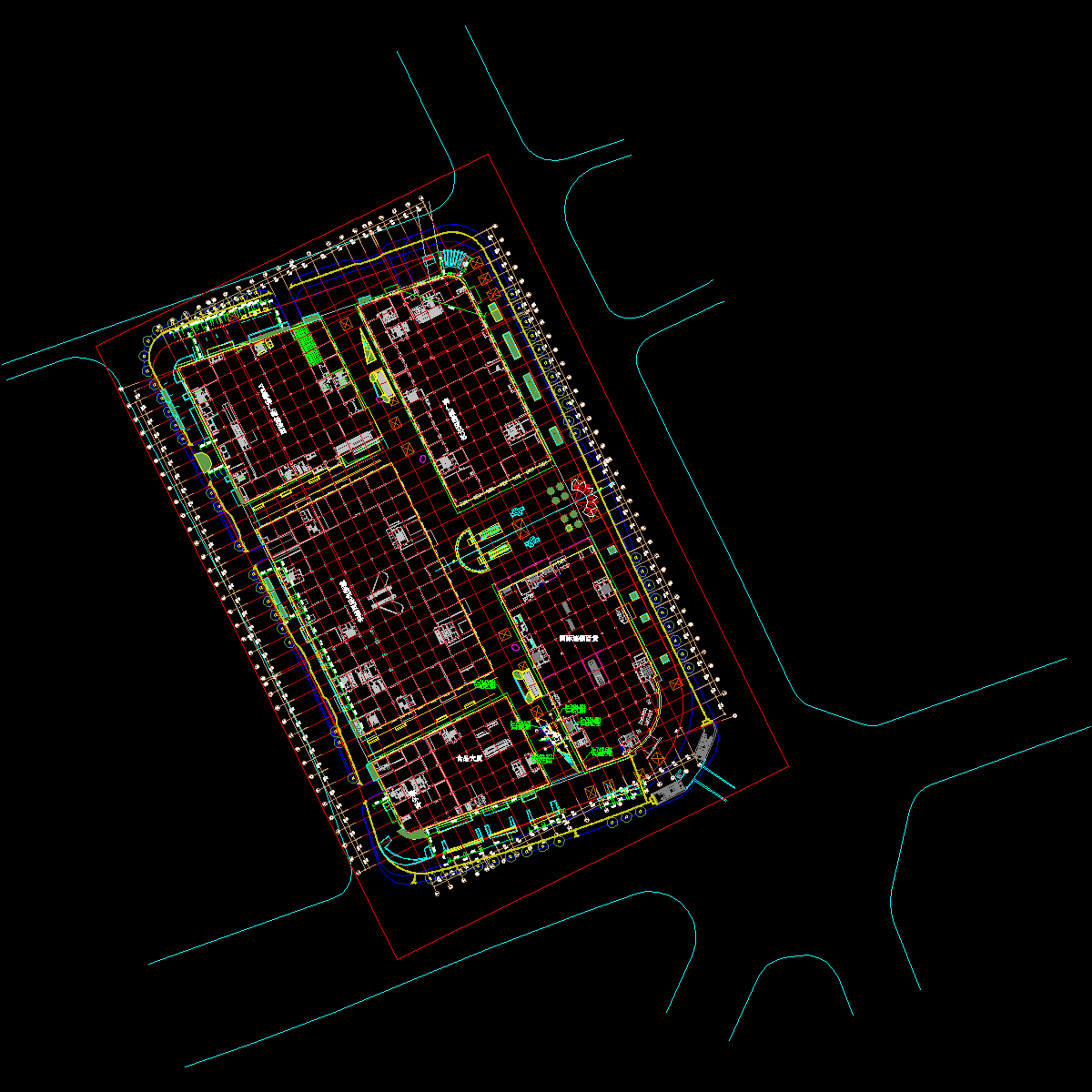

总图定位0915_t3.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-24
- 评论次数：0
- 浏览次数：0
- 文件大小：4.6 MB
- 收藏次数：0
-
文件名称：
附件-995857595997559870858.rar
