艺术中心冰蓄冷机房设计施工CAD图纸

  • 建筑类别:其它建筑
  • 建筑类型:单层建筑
  • 设计阶段:施工图设计
  • 设计内容:制冷,机房
  • 附件设计说明:有,节能
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 设计与施工说明
  • 设备材料表
  • 制冷机房蓄能系统流程图

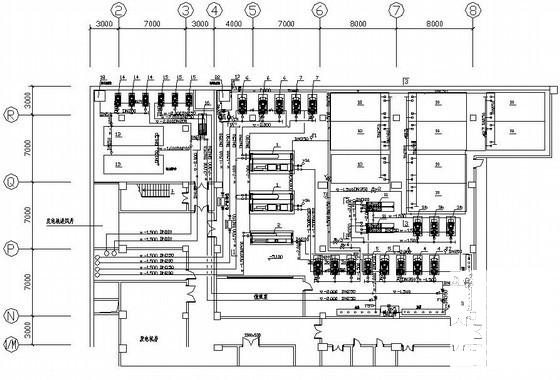

  • 制冷机房设备 平面布置图
  • 制冷机房设备接管平面图
  • 制冷机房设备剖面图
  • 制冷机房设备基础平面图

附件详情

此稿件为武汉某艺术中心制冷机房设计施工图纸,采用冰蓄冷系统,本系统采用主机上游串联双循环回路流程,分量蓄冰模式。系统配置两台双工况主机,该主机有空调工况和制冰工况两种运行模式,可在夜间低谷电期间制冰,并可在白天冰量不足时运行空调工况提供冷量,配置一台基载主机。夜间双工况主机全力制冰,制冰量6850RTH,并提供制冰兼供冷的功能。设计日或负荷较大时由制冷主机与融冰联合供冷为末端提供冷量;部分负荷及过渡季时,通过优化控制,采用部分主机与融冰联合供冷或融冰单供冷模式为末端提供冷量,以节约运行费用。低温冷源与末端系统采用板式换热器隔开,换热器乙二醇侧设计供回水温度4.3/11.3℃;冷冻水侧设计供回水温度6/13℃。
定压方式:乙二醇系统采用高低位膨胀水箱定压,高位膨胀水箱吊装在机房楼板下。冷冻水系统采用高位膨胀水箱定压。


,图纸共9张。

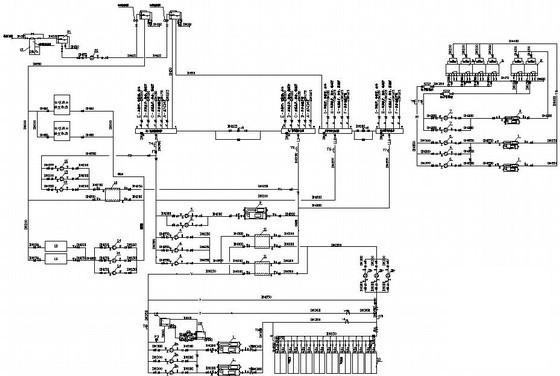

机房蓄能系统流程图

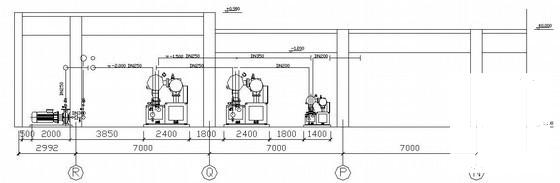

机房剖面图

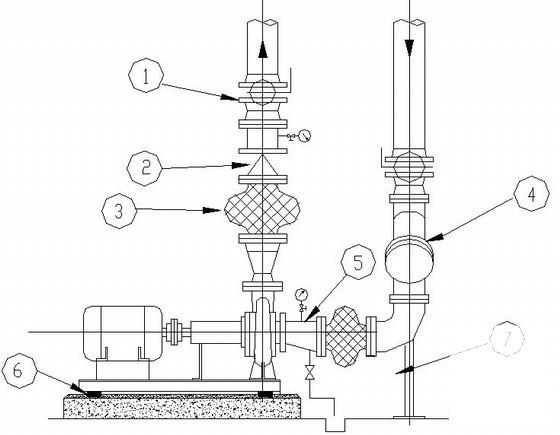

水泵接管示意图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 冰蓄冷机房施工 - 1
    冰蓄冷机房施工 - 1
  • 冰蓄冷机房施工 - 2
    冰蓄冷机房施工 - 2
  • 冰蓄冷机房施工 - 3
    冰蓄冷机房施工 - 3
  • 冰蓄冷机房施工 - 4
    冰蓄冷机房施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
