玻璃幕墙,玻璃雨蓬,椎形采光顶结构设计CAD施工图纸

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:其他结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:31张
  • 幕墙面板材料:玻璃幕墙
  • 幕墙支承结构:点支承幕墙
  • 玻璃幕墙:点支承

附件详情

某玻璃幕墙,玻璃雨蓬,椎形采光顶结构设计图
该资料为:某玻璃幕墙,玻璃雨蓬,椎形采光顶结构设计图
点式玻璃雨篷:
建筑设计结构形式:轻钢结构点式雨篷。
材料配置:选用200-100×100×6×8变截面工字钢,钢材表面防腐处理。玻璃选项用8+1.54+8钢化夹胶玻璃。250系列驳接系统
装饰部分:立面分格图
采光顶:
建筑设计结构形式:轻钢结构
材料配置:玻璃选项用(6+1.52+6+12+6)mm中空钢化夹胶玻璃。
采光顶主龙骨选项用200×100×6矩形空心型钢,次龙骨选项用120×80×4.5矩形空心型钢。钢材表面防腐处理。
基本风压:0.65Kn/平方米
抗震设计烈度:8度
该资料包含:
设计说明、采光顶平面投影图、采光顶平面龙骨布置图、剖面图、 节点详图 、平面投影图、平面龙骨布置图、雨蓬平面图、雨蓬结构平面图、雨蓬剖面图、半圆形玻璃幕墙立面图、幕墙立面、明框幕墙横向剖面图、开启扇横向剖面图、顶部上收边 节点图 、明框幕墙侧向收边 节点图 、防雷 节点详图 共30多张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

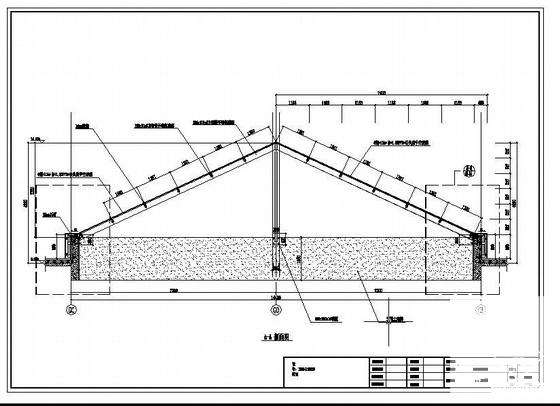

  • 玻璃幕墙设计施工图 - 1
    玻璃幕墙设计施工图 - 1

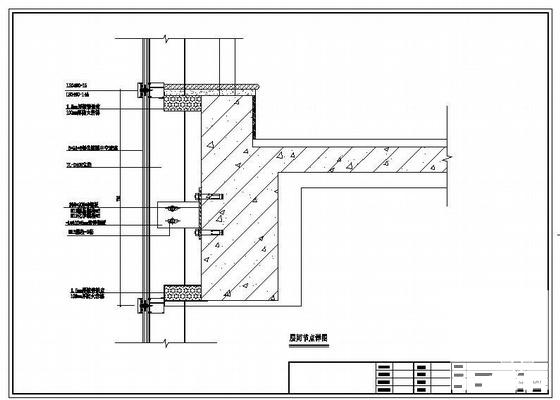

  • 玻璃幕墙设计施工图 - 2
    玻璃幕墙设计施工图 - 2

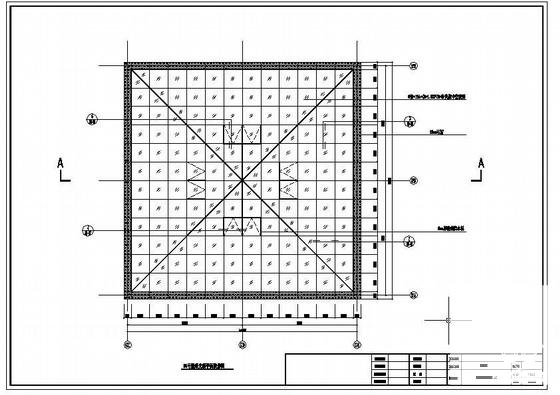

  • 玻璃幕墙设计施工图 - 3
    玻璃幕墙设计施工图 - 3

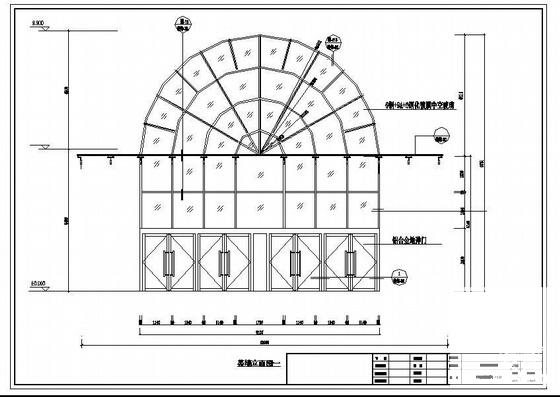

  • 玻璃幕墙设计施工图 - 4
    玻璃幕墙设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
