生活基地门卫全套建筑结构设计施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

某生活基地门卫全套图纸
该资料为:某生活基地门卫全套图纸
该项目结构类型为砌体结构。结构层数为一层。
该项目按7度(0.15g、第一组)抗震设防烈度设计。
基本风压0.650kN/平方米,基本雪压0.30kN/平方米。
该资料包含:
建筑图:
建筑设计说明、平面图 、屋面平面图、立面图、剖面图、 节点详图 、材料作法表、门窗选用表;
结构图:
结构设计说明 、板配筋、基础布置、一层结构布置图、 节点详图
电气图:
电气设计 说明、配电系统图、配电与电照平面图、弱电与接地平面图;
暖通:采暖设计说明、图例、采暖平面图、系统图;
给排水:门卫给排水图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

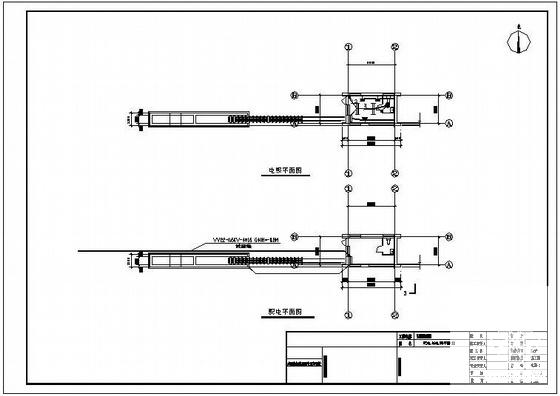

  • 建筑结构全套图纸 - 1
    建筑结构全套图纸 - 1

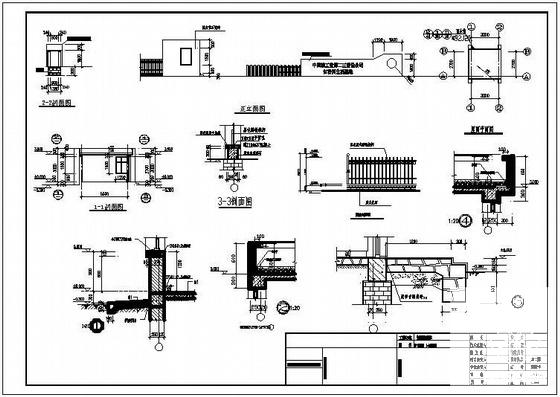

  • 建筑结构全套图纸 - 2
    建筑结构全套图纸 - 2

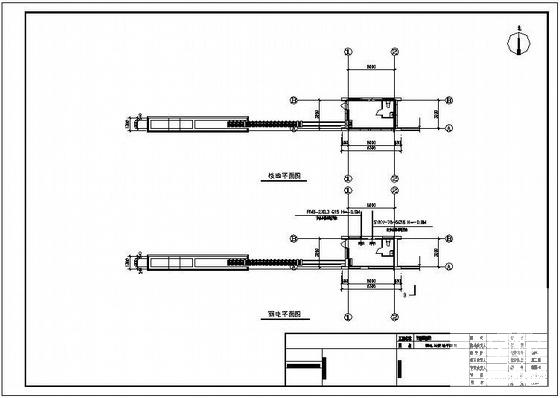

  • 建筑结构全套图纸 - 3
    建筑结构全套图纸 - 3

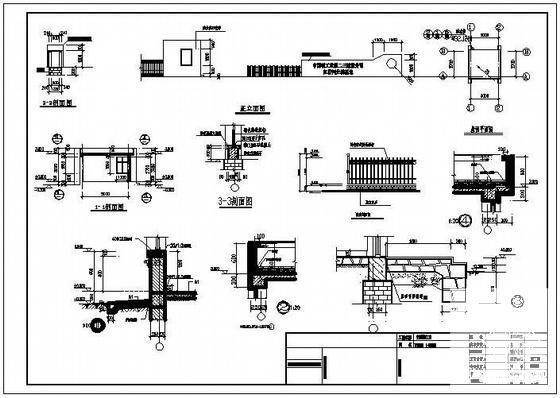

  • 建筑结构全套图纸 - 4
    建筑结构全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
