钢铁公司热风炉框架及平台结构设计CAD图纸

附件详情

某钢铁公司热风炉框架及平台结构设计图
该资料为:某钢铁公司热风炉框架及平台结构设计图
热风炉框架为刚性连接的框架,柱和梁均采用焊接H型钢截面;框架带有纵向抗侧力支撑;支撑与框架梁、柱的连接为铰接。
基本雪压:0.45kN/平方米
基本风压:0.55kN/平方米
地震设防烈度为7度
该资料包含:
总说明、工艺立面图、平台平面布置图、平台及吊车梁 平面布置图 、吊车梁构件图、吊车梁 节点图 、剖面图、 节点图 、热风炉检修单轨吊设计图共20张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

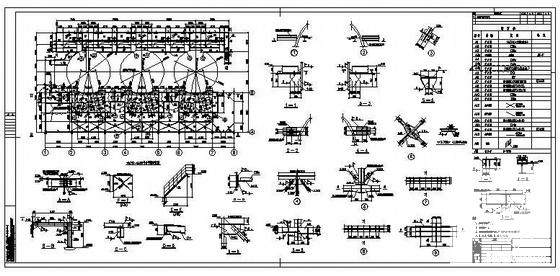

  • 框架结构设计图纸 - 1
    框架结构设计图纸 - 1

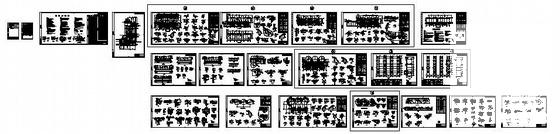

  • 框架结构设计图纸 - 2
    框架结构设计图纸 - 2

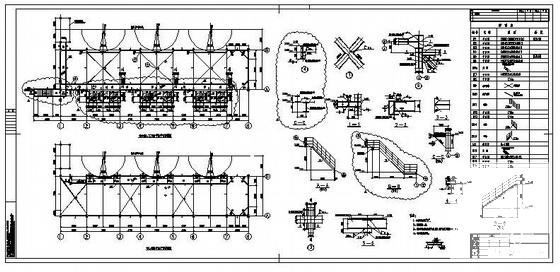

  • 框架结构设计图纸 - 3
    框架结构设计图纸 - 3

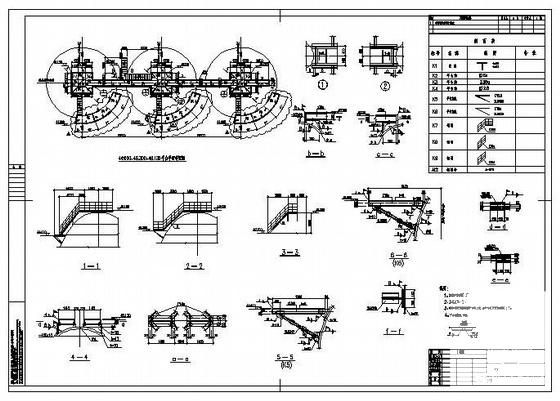

  • 框架结构设计图纸 - 4
    框架结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
