33层21.3万平米大型住宅小区供电招标CAD施工图纸

  • 建筑类别:住宅
  • 建筑设计面积:21.3万平方米
  • 建筑地上层数:33层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:74张
  • 设计年代:近代
  • 项目所在地:安徽
  • 强电 设计: 供配电系统 ,其它

附件详情

  • 1. 配电平面图(低压);
  • 2. 配电平面图(高压);
  • 3. 配电平面图(高压+移交);
  • 4. 配电平面图(自管);
  • 5. 总配系统级平面;
  • 5.1 高压电器主接线图;
  • 5.2 地下布置平面图;
  • 5.3 低压电气接线图;
  • 6. 分配表箱干线图;
  • 6.1 配电干线系统图;
  • 6.2 计量箱布置说明;
  • 6.3 计量箱布置平面图;
  • 7. 分配电 电气施工图
  • 7.1 施工设计说明;
  • 7.2 高压电气主接线图;
  • 7.3 低压电气接线图;
  • 7.4 1#PT柜二次原理图;
  • 7.5 2#PT柜二次原理图;
  • 7.6 1#进线柜二次原理图;
  • 7.7 联络柜二次原理图;
  • 7.8.线路出线柜二次原理图;
  • 7.9.开关柜小母线图;
  • 7.10.直流及中央信号屏屏面布置及原理图;
  • 7.11.DTU端子定义;
  • 7.12.DTU屏面布置;
  • 7.13.DTU测控终端端子排接线图;
  • 7.14.电缆沟详图 基础布置图;
  • 7.15.接地装置各部件加工图;
  • 7.16.土建设计说明;
  • 7.17.接地布置图;
  • 7.18. 照明平面图
  • 7.19.通风平面布置图;
  • 8.分配通信;
  • 8.1.通信设计说明及主要设备材料表;
  • 8.2.高压电气主接线图;
  • 8.3.平面布置图;
  • 8.4.接地布置图;
  • 8.5.通信屏屏面布置图及尾纤连接示意图;
  • 8.6.通信屏接线图 通信屏内线电缆走向图;
  • 8.7.通讯光纤路径示意图;
  • 9.自管 电气施工图
  • 9.1.高压电气主接线图;
  • 9.2.低压电气接线图;
  • 9.3.计量柜二次原理图;
  • 9.4.PT柜二次原理图;
  • 9.5.1#进线总柜二次原理图;
  • 9.6.2#进线总柜二次原理图;
  • 9.7.分段柜二次原理图;
  • 9.8.分段隔离柜二次原理图;
  • 9.9.变压器出线柜二次原理图;
  • 9.10.直流及中央信号屏屏面布置及原理图;
  • 9.11.电缆沟详图 基础布置图;
  • 9.12.接地装置各部件加工图;
  • 9.13.平面布置图;
  • 9.14.土建工艺要求图;
  • 9.15.照明布置图;
  • 9.16.接地布置图。

附件详情

该附件为大型住宅小区供电招标图,共74张。
项目概况:占地面积约100亩,负一层为地下车库,±0以上为12栋高层(18~33层)、会所及商铺。建筑面积约21.3万平方米。
设计内容:低压配电平面设计、高压配电平面设计、移交配平面设计、自管配电平面设计、分配电设计、分配通信设计等。

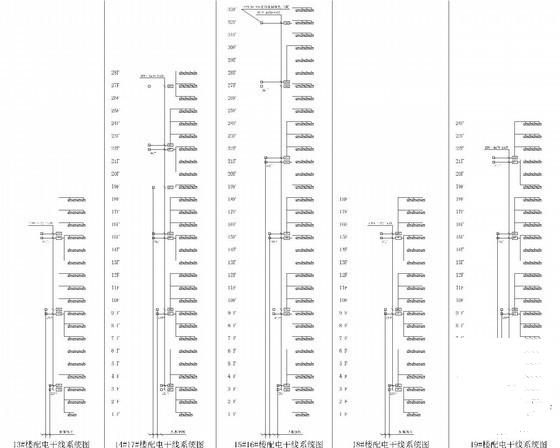

配电干线系统图

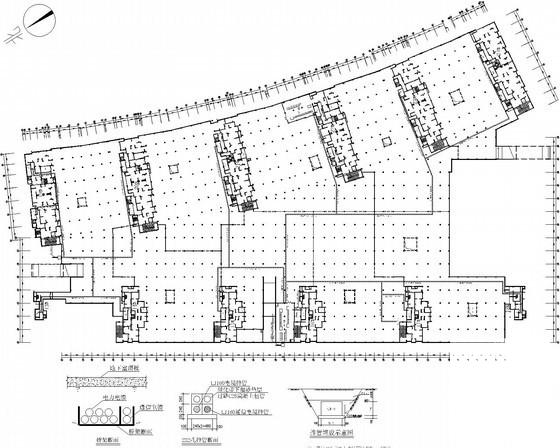

配电平面(高压)

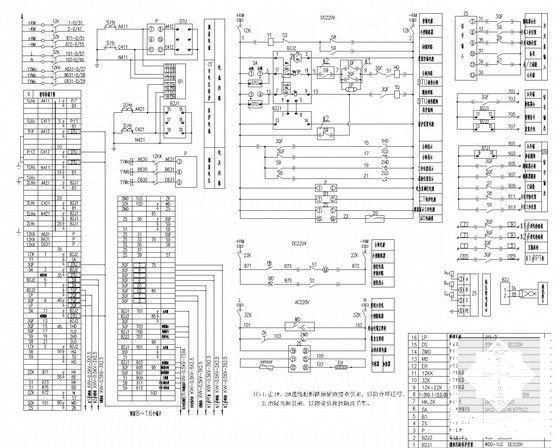

联络柜二次原理图

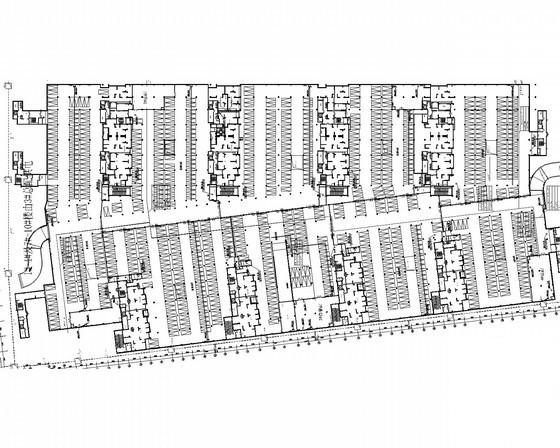

移交配电平面

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 住宅小区施工图 - 1
    住宅小区施工图 - 1
  • 住宅小区施工图 - 2
    住宅小区施工图 - 2
  • 住宅小区施工图 - 3
    住宅小区施工图 - 3
  • 住宅小区施工图 - 4
    住宅小区施工图 - 4
  • 住宅小区施工图 - 5
    住宅小区施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
