农村土地综合整治工程初步设计施工CAD图纸122张

附件详情

  • 施工说明(6张)
  • 灌渠选型表
  • 灌水渠衬砌断面图(3张)
  • 排水沟选型表
  • 排水沟衬砌断面图(2张)
  • 取水口、出水口设计图
  • 分水闸设计图
  • 进水闸、节制闸设计图
  • 圆涵设计图
  • 盖板涵设计图
  • 下田板设计图
  • 堰坝设计图
  • 堰坝岸墙设计图
  • 典型田块示意图
  • 典型田块设计图(2张)
  • 3m跨农用桥设计图(2张)
  • 5.4m净跨农用桥设计图(2张)
  • 8m跨农用桥设计图(2张)
  • 农用桥选型及工程量统计表
  • 田间道统计表
  • 农村道路设计图
  • 田间道与沟渠结合图(2张)
  • 项目标志牌设计图(2张))
  • 方格网土方量计算图(59张)
  • 新建生产路9纵断面施工图
  • 东干支渠(改建)纵断面施工图
  • 新建斗渠8纵断面施工图
  • 改建斗渠2纵断面施工图
  • 新建农渠3纵断面施工图
  • 改建农渠15纵断面施工图
  • 改建支沟3纵断面施工图
  • 改建斗沟4纵断面施工图
  • 新建农沟3纵断面施工图
  • 改建农沟11纵断面施工图
  • 新建Ⅰ级田间道3纵断面施工图
  • 改建Ⅰ级田间道5纵断面施工图
  • 新建Ⅱ级田间道2纵断面施工图
  • 新建Ⅱ级田间道4纵断面施工图
  • 新建生产路1纵断面施工图
  • 新建生产路9纵断面施工图

附件详情

本项目施工主要为土地平整、道路工程、灌溉渠道工程、排水沟工程、渠系工程、防护林工程等,渠系建筑物工程包括渠道取水口、排水沟出水口、过道涵、农用桥、渠道节制闸、渠道跌水等。
【主要施工图】
1、灌水渠衬砌施工图;2、排水沟衬砌断面施工图;3、斗渠、农渠、斗沟及农沟纵断面施工图;4、田间道施工图;5、取水口、出水口施工图;6、分水闸、进水闸及节制闸施工图;7、圆涵施工图;8、盖板涵施工图;9、堰坝施工图;10、农用桥设计图;11、田间道与沟渠结合施工图。
【施工方法】
1、项目区新建斗渠、斗沟、农渠、农沟采用机械挖沟槽,再人工进行修整,采用人工台式分层开挖,层高0.3~0.6m,开挖程序是先挖台阶后削坡,初挖断面略小于设计断面,经校核无误后再行修整;
2、管道安装采用人力将管道卸入地沟的方法,下管时要以承插口在前开始,稳管前将管口内外混凝土清洗干净,留出不小于3mm的对口缝隙。下管后,找直拔正,在撬杠下垫以木板,不可直接插在混凝土基础上,铺设第一节管后,在承插口下铺满灰浆,再将第二节管插入,挤入管内的灰浆应从里口抹平,扫净多余部分,继续用灰浆填满接口,打紧抹平。
... ...
122张,。

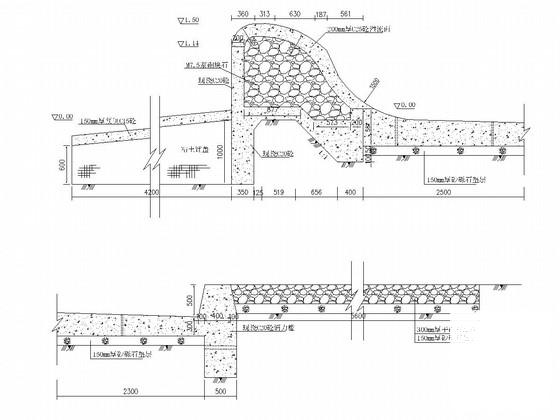

堰坝施工图

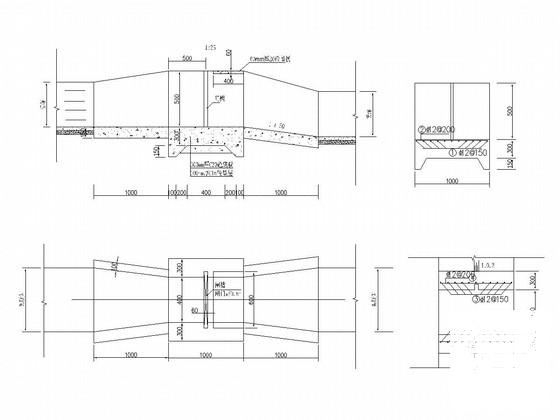

进水闸、节制闸设计图

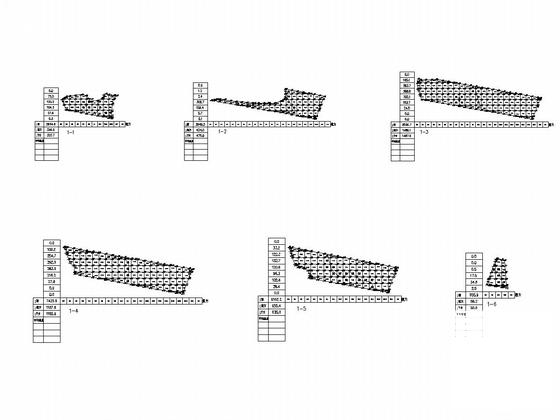

方格网土方量计算图

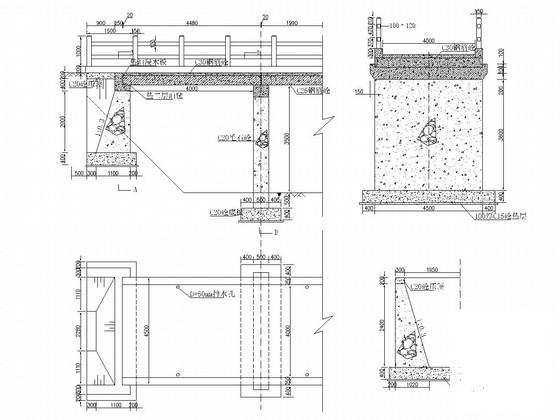

8m跨农用桥施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 工程初步设计 - 1
    工程初步设计 - 1
  • 工程初步设计 - 2
    工程初步设计 - 2
  • 工程初步设计 - 3
    工程初步设计 - 3
  • 工程初步设计 - 4
    工程初步设计 - 4
  • 工程初步设计 - 5
    工程初步设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
