18米跨单层门式刚架钢结构厂房结构施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:18m
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该资料包含:钢 结构设计说明 ,基础平面布置图,设备基础平面布置图,柱、柱间支撑、吊车梁 平面布置图 ,屋面支撑系统,天窗支撑系统图,刚架详图,柱间支撑详图,抗风柱详图,吊车梁详图,屋面檩条布置图,墙面圈梁布置图,屋面模板及梁平法施工图等
共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

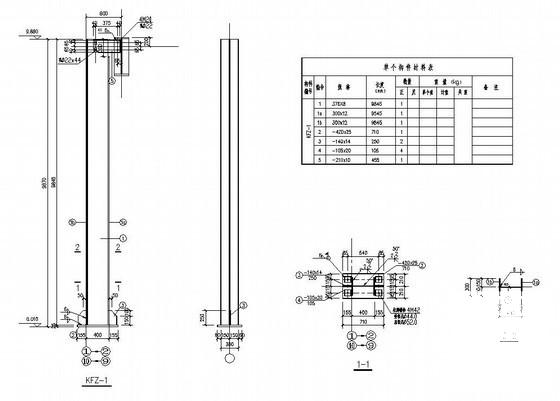

  • 单层钢结构门式刚架 - 1
    单层钢结构门式刚架 - 1

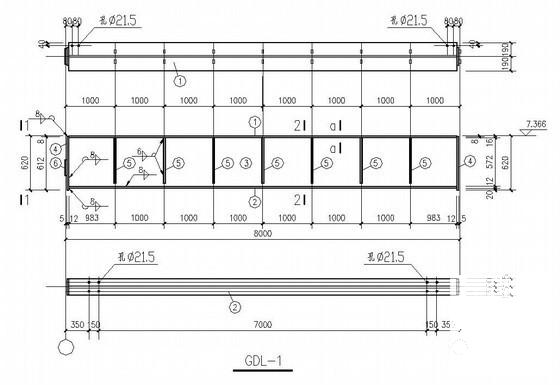

  • 单层钢结构门式刚架 - 2
    单层钢结构门式刚架 - 2

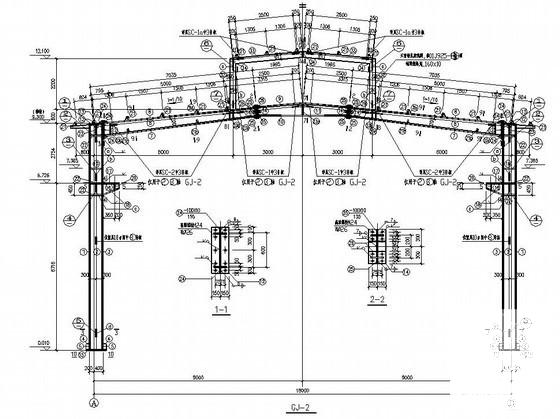

  • 单层钢结构门式刚架 - 3
    单层钢结构门式刚架 - 3

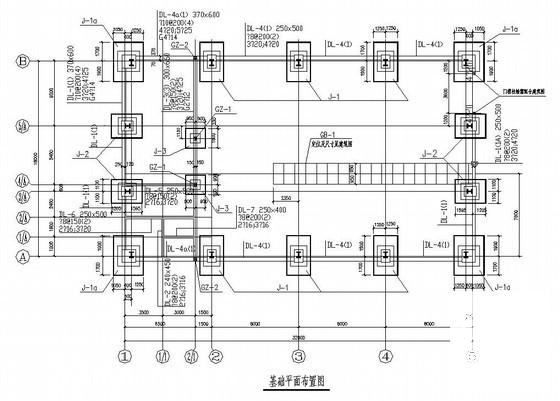

  • 单层钢结构门式刚架 - 4
    单层钢结构门式刚架 - 4
以上是部分截图,请下载附件后查看完整高清内容
