8297平米地上5层厂房电气施工CAD系统图

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 强电 设计: 供配电系统 ,低压配电,电气照明
  • 弱电设计:通信系统,信息网络系统

附件详情

该项目为XXXXXXXXXX有限公司模具二期扩建工程模具钢车间。厂方部分为两层钢结构,办公室部分为5层现浇框架结构,总建筑面积为8297.4平方米,属三级建筑,供电负荷为三极,防雷等级为三级。设计范围:强电:包括厂房照明及检修电源,生产设备进设计厂房内总配电柜;办公室照明、插座及空调电源;厂房防雷及接地系统设计;弱电:包括电信配管系统,不包括弱电总体外线设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

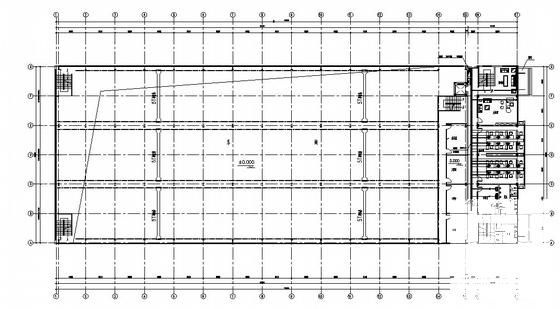

  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1

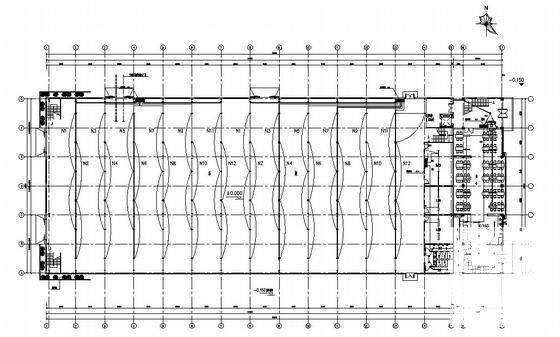

  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2

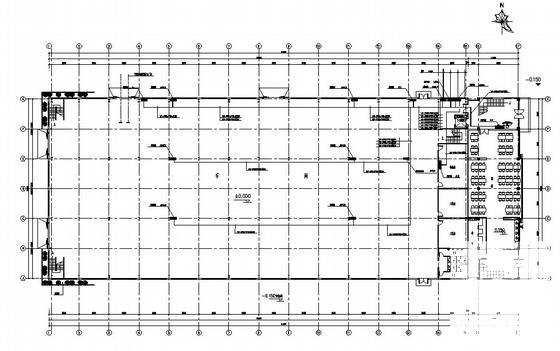

  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3

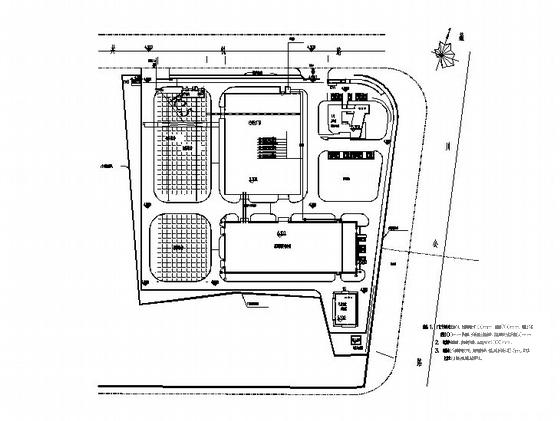

  • 厂房电气施工图纸 - 4
