单层门式刚架结构工贸公司产房建筑及结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.63kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目是青岛某工贸有限公司厂房项目,共包括1#,2#楼两栋,建筑设计面积:1478平方米,高度10.2米,建筑设计结构形式门式刚架结构,基础形式为柱下独基,墙下条基,抗震设防烈度为6度,基础设计等级为丙级。
该资料包含: 结构设计说明 ,基础图,结构图,檩条布置图,支撑、拉杆、钢架布置图,钢架图,钢 结构设计说明 ,建筑结构说明,立面图,剖面图,平面图, 节点图 等共计29张图。
分享投稿时间:近几年9月。

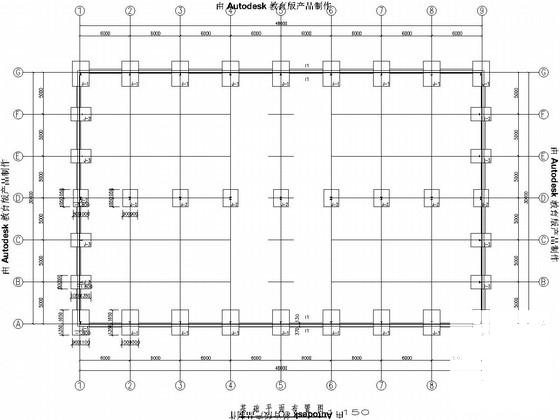

基础图

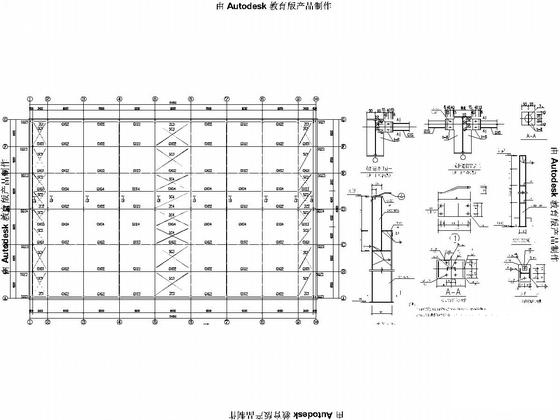

支撑 拉杆 钢架布置图

屋面钢架支撑布置图

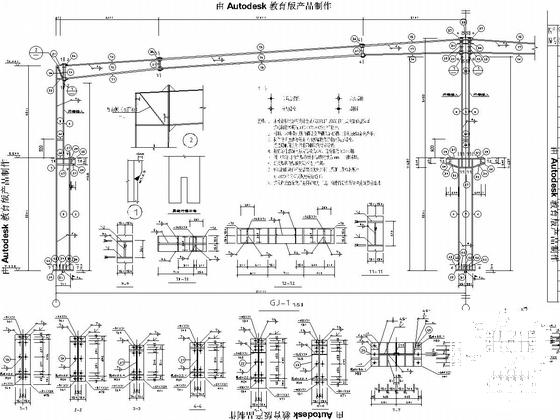

刚架详图

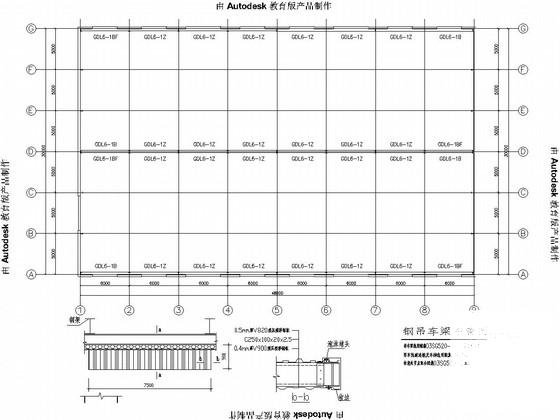

屋面檩条 拉条布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 施工图纸设计公司 - 1
    施工图纸设计公司 - 1
  • 施工图纸设计公司 - 2
    施工图纸设计公司 - 2
  • 施工图纸设计公司 - 3
    施工图纸设计公司 - 3
  • 施工图纸设计公司 - 4
    施工图纸设计公司 - 4
  • 施工图纸设计公司 - 5
    施工图纸设计公司 - 5
  • 施工图纸设计公司 - 6
    施工图纸设计公司 - 6
以上是部分截图,请下载附件后查看完整高清内容
