6层KTV给排水施工CAD图纸

  • 建筑类别:娱乐餐饮
  • 设计阶段:施工图设计

附件详情

一、设计详细说明:
(一) 设计内容该项目给排水设计内容包括生活给水、污水排水。
(二)设计依据☆ 现行国家有关设计规范及规程。
☆ 省、市地方相关 法规 及行业相关标准、规程。
☆ 甲方以及本院各专业提供的设计资料。
(三)生活给水系统☆ 水源:接自城市自来水管网
☆ 该项目由市政压力供水管网直供。
(四)排水系统
☆ 室内生活污废水合流,排入化粪池处理后排入市政污水管网。
二、施工说明:
(一)采用的管材和接口
☆ 室内生活给水管采用PP-R冷水管(P=1.0Mpa),电热熔连接;当管径DN≥80时采用钢塑复合管,内覆PE,沟槽卡箍连接。
☆ 室内热水管均采用薄壁不锈钢塑料复合管及配件,管道内层为耐温聚乙烯(PE-RT),低温钎焊连接。管道的技术参数及施工详<>CECS135:2002,并参国标建筑给水金属管道安装-薄壁不锈钢管。☆ 污水排水立管采用PVC-U螺旋消音排水管,其横管采用PVC-U排水管,粘结。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

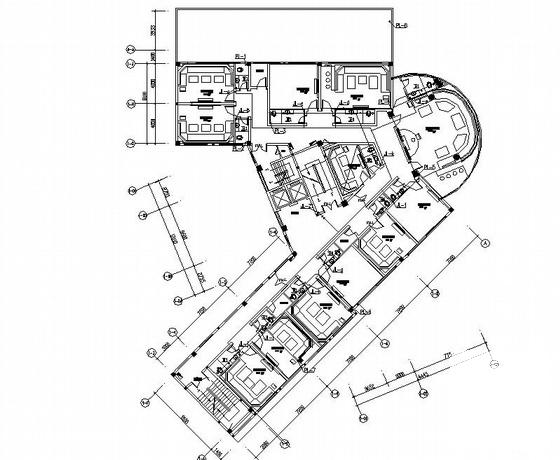

  • ktv施工图纸 - 1
    ktv施工图纸 - 1

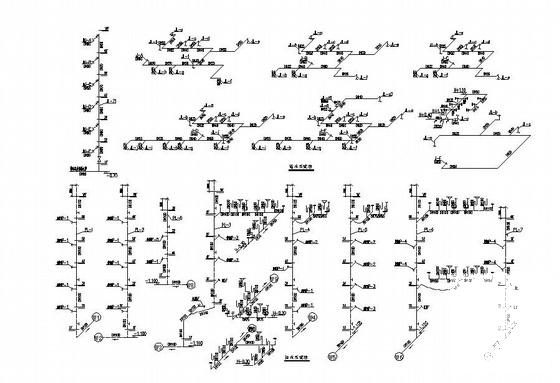

  • ktv施工图纸 - 2
    ktv施工图纸 - 2

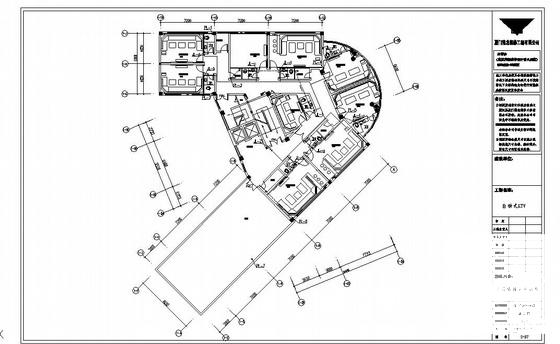

  • ktv施工图纸 - 3
    ktv施工图纸 - 3

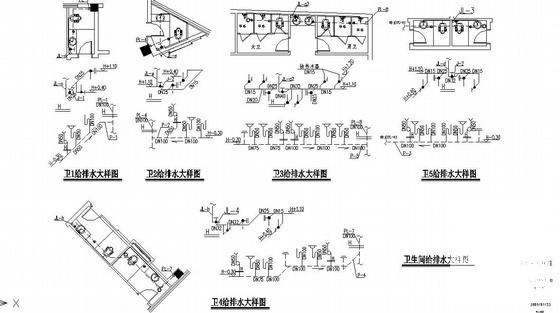

  • ktv施工图纸 - 4
    ktv施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
