67000平米22层大厦全套电气施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:67000平方米
  • 建筑地上层数:22层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:89张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电 设计: 供配电系统 ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,停车场管理系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气资料目录
  • 二、电气主要设备表
  • 三、强电部分
  • 四、弱电部分
  • 五、消防部分
  • 六、人防系统

附件详情

本稿件是深圳某商业大楼全套电气图纸,设计包括强电部分、弱电部分、消防部分、人防部分。
本建筑物总建筑面积约6.7万m , 分成一栋22层高层办公塔楼,地上两层裙房商业及地下两层商业,配套公建及地下三、四层车库四部分。地下室同时含平战结合的人防和设备房。由市电引一回路10KV高压电源,设两台柴油发电机组作为自备电源,工程供电方式采用放射式和树干式混合供电方式,为保证重要负荷的配电,对重要负荷用电均采用双回路专用电缆供电,在最末一级配电箱处设双电源自投,即当正常电源断电时,备用电源自动投入。

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

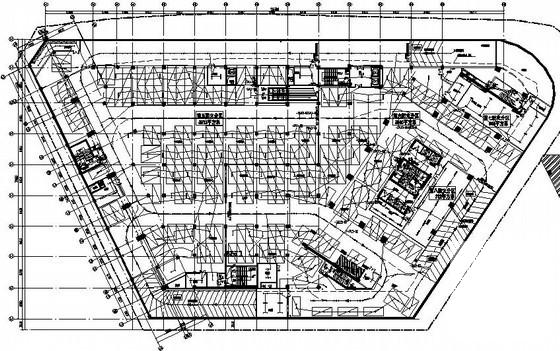

  • 电气全套图纸 - 1
    电气全套图纸 - 1

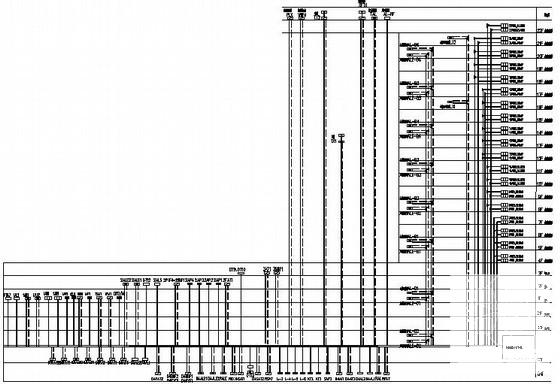

  • 电气全套图纸 - 2
    电气全套图纸 - 2

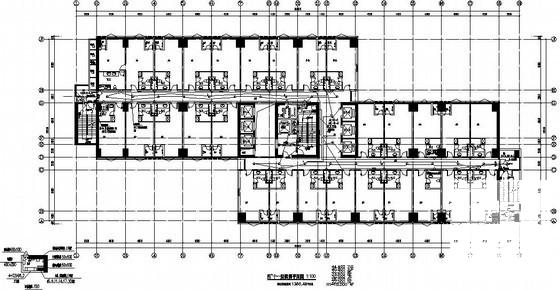

  • 电气全套图纸 - 3
    电气全套图纸 - 3

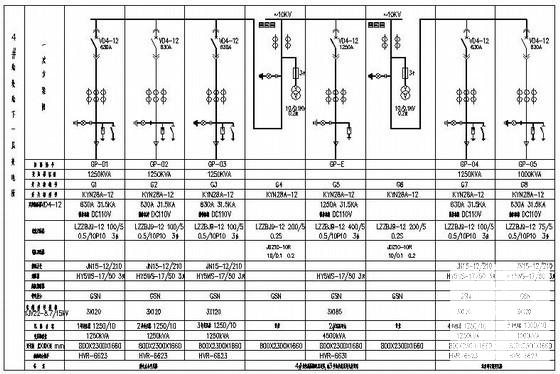

  • 电气全套图纸 - 4
