12层中心石材幕墙工程CAD施工图纸(地下1层)

  • 建筑类别:办公,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:30张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,石材幕墙

附件详情

安徽某中心石材幕墙工程图纸
该资料为:安徽某中心石材幕墙工程图纸
该项目位于安徽省合肥市内,是自行开发的项目。建筑层数-地上十二层,地下一层车库。整个大楼的通过装修后,建筑风格严谨而丰富,造型多富于变化,线条简洁明快。通过选用现代化的建筑材料,展示建筑的时代气息,设计新颖、色彩明快,具有较强的现代感。
主幕墙工程主要由以下部分组成:
1、花岗岩幕墙;
2、大玻璃幕墙;
结构设计基准期为30年。
基本风压为50年一遇,W0=0.35kN/平方米,地面粗糙度类别为B类
该项目抗震设防烈度为7度。
该资料包含:
施工设计说明、各层平面图、立面图分格图、剖视图、干挂石材水平 节点图 、石材与玻璃水平 节点图 、干挂石材层间垂直 节点图 、干挂石材底部节点图、石材与玻璃竖向节点图、干挂石材顶部节点图、干挂石材垂直节点图、石材包柱水平点图、干挂石材与百叶垂直节点图、雨蓬平面分格图、雨蓬剖面图、横梁与立柱连接节点图、石材幕墙底部连接节点、石材板块加工详图、幕墙防雷系统安装图共30张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

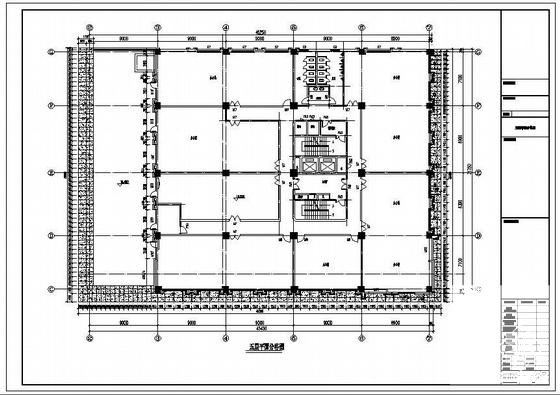

  • 石材幕墙施工图纸 - 1
    石材幕墙施工图纸 - 1

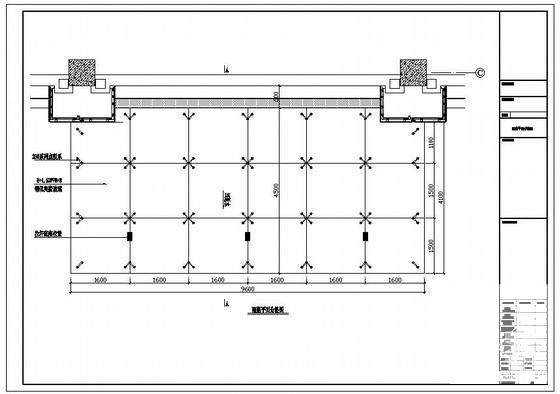

  • 石材幕墙施工图纸 - 2
    石材幕墙施工图纸 - 2

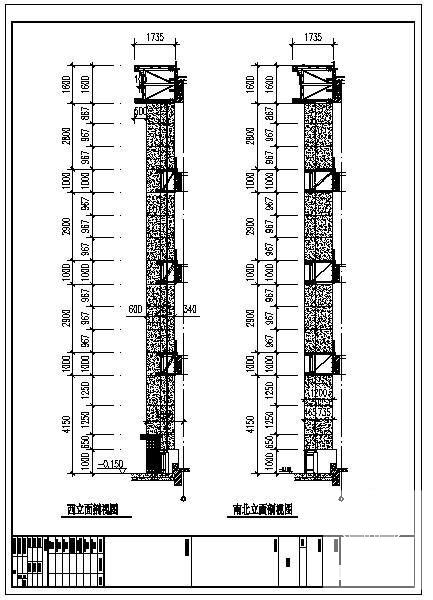

  • 石材幕墙施工图纸 - 3
    石材幕墙施工图纸 - 3

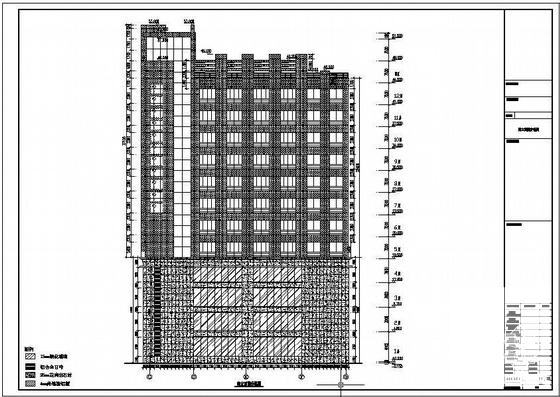

  • 石材幕墙施工图纸 - 4
    石材幕墙施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
