临平祠堂钢结构CAD大样图

附件详情

浙江临平某祠堂钢结构图
该资料为:浙江临平某祠堂钢结构图
工程地点:浙江省临平市。.
建筑设计结构形式:主体结构为混凝土框架,塔翼为三角形悬臂钢屋架。塔顶为三角形简支钢屋架。
风荷载:0.50KN/平方米
抗震设防烈度6度
该资料包含:
结构设计说明 、通廊、裙塔屋面结构布置图、通廊、裙塔屋面上弦檩条布置图、通廊、裙塔屋面下弦檩条布置图、主塔二层、屋面结构布置图、主塔二层、屋面上弦檩条布置图、主塔二层、屋面下弦檩条布置图、通廊钢桁架详图、裙塔钢屋架详图、主塔塔顶钢屋架详图、主塔挑檐钢屋架详图及预埋件详图、节点大样图、广场葡萄架基础平面布置图、广场葡萄架预埋螺栓布置图、广场葡萄架钢柱平面布置图、广场葡萄架钢梁平面布置图、广场葡萄架剖面图、水洞葡萄架基础平面布置图、水洞葡萄架预埋螺栓布置图、水洞葡萄架钢柱平面布置图、水洞葡萄架钢梁 平面布置图 、水洞葡萄架剖面图共19张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

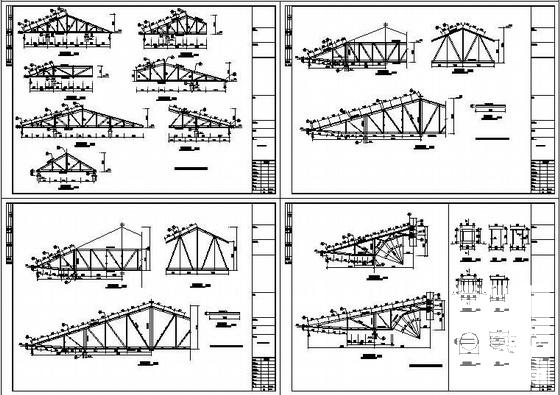

  • 钢结构大样图 - 1
    钢结构大样图 - 1

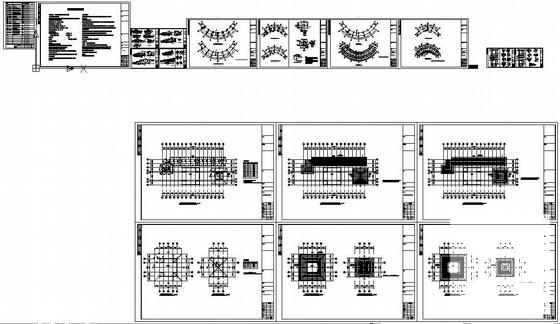

  • 钢结构大样图 - 2
    钢结构大样图 - 2

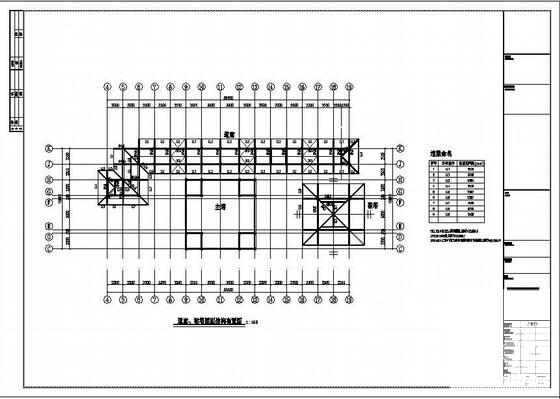

  • 钢结构大样图 - 3
    钢结构大样图 - 3

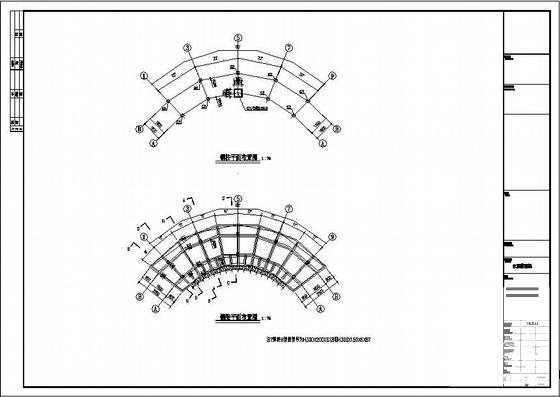

  • 钢结构大样图 - 4
    钢结构大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
