7层大型复杂钢混组合结构会展中心与大剧院初步设计CAD初设图纸

  • 建筑类别:商业,文化
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:方案(初设图)
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:混合结构
  • 混合结构:混凝土墙-钢框架
  • 基础形式 :桩基础
  • 参考图纸:22张
  • 设计年代:近代

附件详情

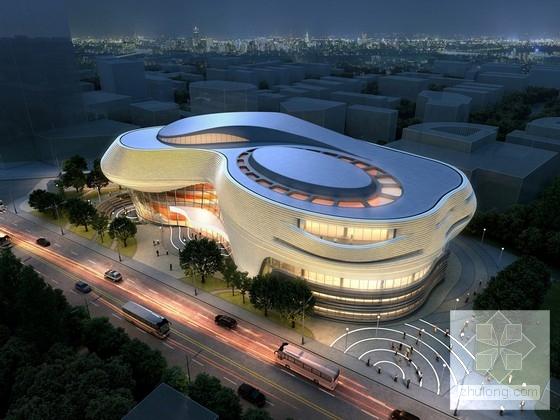

该附件为大型的钢混结构剧院、会展中心,占地8万平方米,总建筑面积为5.3平方米,由演艺中心和展馆两部分组成。基础采用桩基础。
该资料包含:桩位布置图、基础布置图、结构布置图、钢桁架布置图、大样详图等共22张图纸。
出图时间:近代.08。

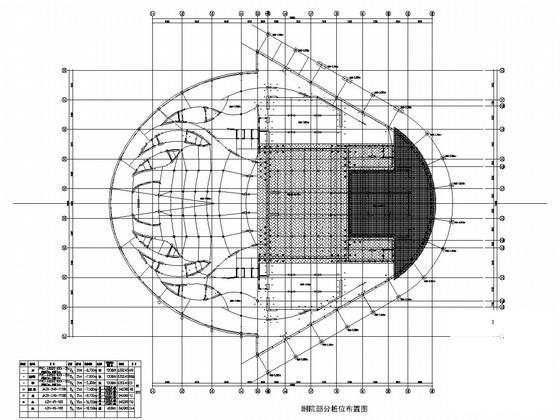

剧院部分桩位布置图

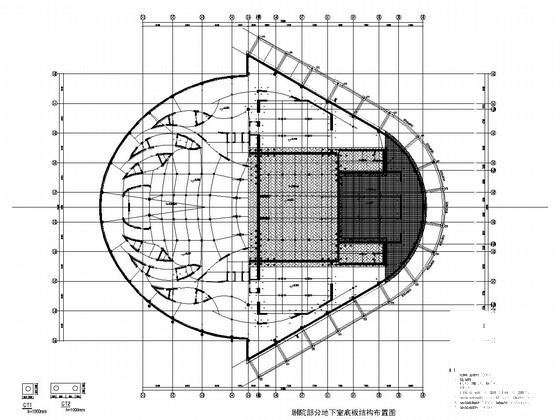

剧院部分地下室底板结构布置图

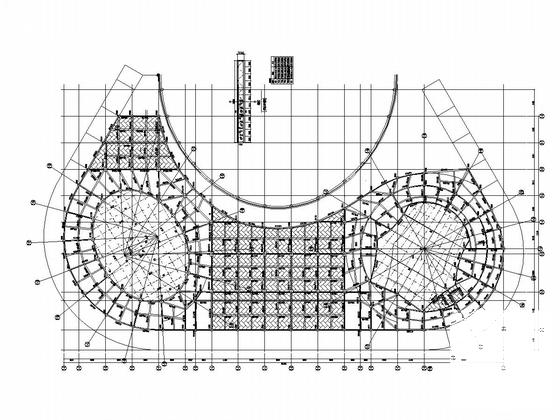

会展中心屋面结构布置图

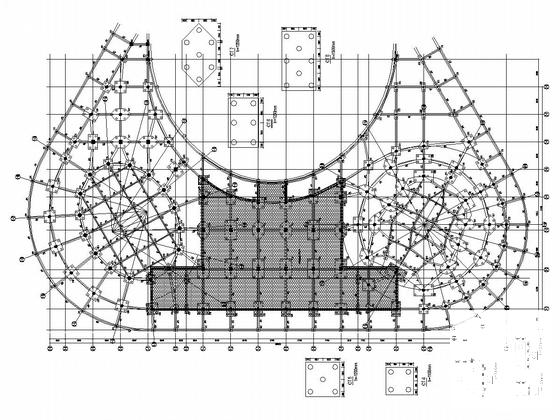

会展中心基础布置图

剧院部分二层结构布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构初步设计图纸 - 1
    结构初步设计图纸 - 1
  • 结构初步设计图纸 - 2
    结构初步设计图纸 - 2
  • 结构初步设计图纸 - 3
    结构初步设计图纸 - 3
  • 结构初步设计图纸 - 4
    结构初步设计图纸 - 4
  • 结构初步设计图纸 - 5
    结构初步设计图纸 - 5
  • 结构初步设计图纸 - 6
    结构初步设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
