旅游度假别墅绿色区景观工程施工CAD图纸全套

  • 知名地产类型:度假村
  • 图纸设计深度 :施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 参考图纸:43张
  • 景观设施:亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,驳岸挡土墙,大门,栏杆,树池花坛花钵,雕塑,水景设计,景观照明,自行车棚,停车场,管理用房,公用厕所,标识系统,铺装设计

附件详情

旅游度假别墅绿色区景观工程施工图全套内容包括:目录、施工总说明、总平面图、网格放样平面图、竖向设计平面图、铺装索引图、 节点详图 索引、 节点详图 及剖面详图、特色廊架详图、柱,台阶剖面,座凳详图、柱结构图、景观亭 节点详图 、特色花钵详图、花架详图、座凳二详图、特色景观灯详图、条石坐凳平,立,剖面图、铺装平面及坡面系列详图、苗木统计表、种植说明书、乔、灌木配置总平面图、乔、灌木网格放样图、地被、草坪配置总平面图、地被、草坪网格放样图等。

共43张图纸,5个DWG文件。

立面

剖面

节点

节点

实景图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

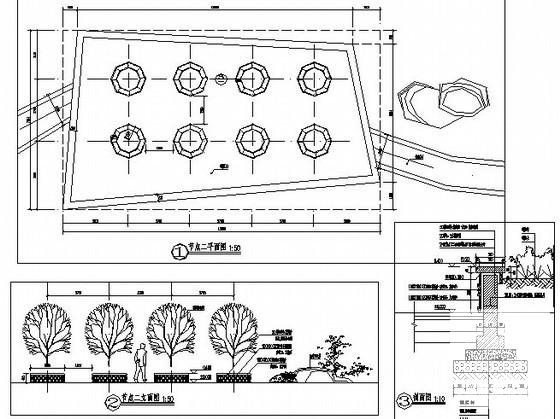

  • 别墅施工图纸全套 - 1
    别墅施工图纸全套 - 1

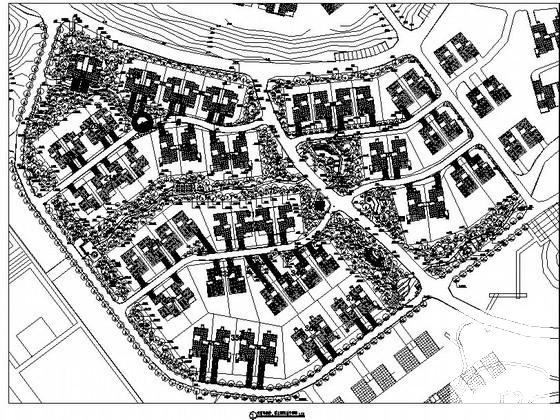

  • 别墅施工图纸全套 - 2
    别墅施工图纸全套 - 2

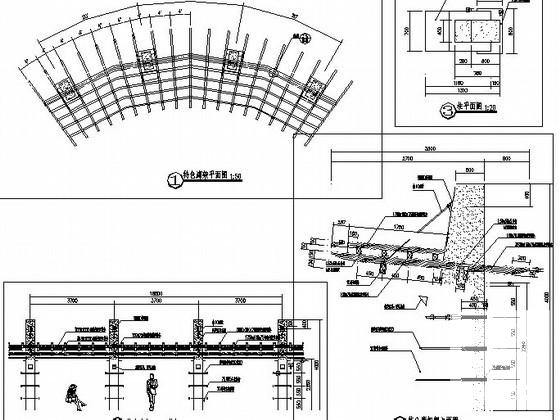

  • 别墅施工图纸全套 - 3
    别墅施工图纸全套 - 3

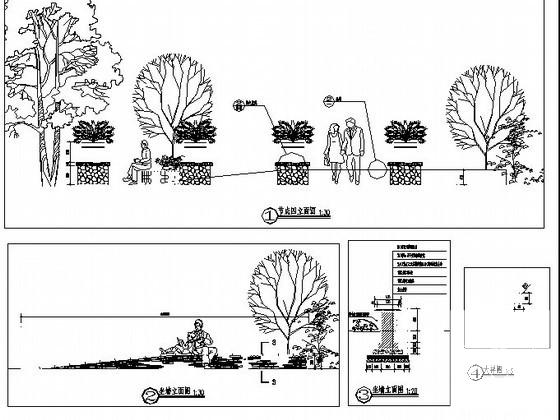

  • 别墅施工图纸全套 - 4
    别墅施工图纸全套 - 4

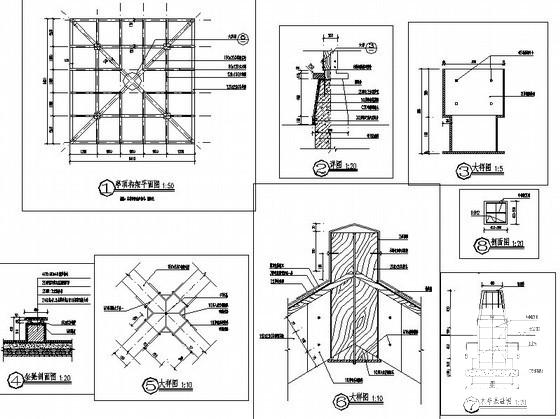

  • 别墅施工图纸全套 - 5
    别墅施工图纸全套 - 5
以上是部分截图,请下载附件后查看完整高清内容
