7层砌体结构住宅楼平改坡结构设计CAD施工图纸,共12张

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 参考图纸:12张
  • 设计年代:近代

附件详情

杭州某住宅平改坡结构设计图
该资料为:杭州某住宅平改坡结构设计图
该资料包含:
平面示意图、屋面新加隔墙布置图、屋顶平面图、卧梁 平面布置图 、新增外墙砼梁、新增卧梁、屋顶 防雷平面图 、遮阳篷立面图、 节点详图 共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

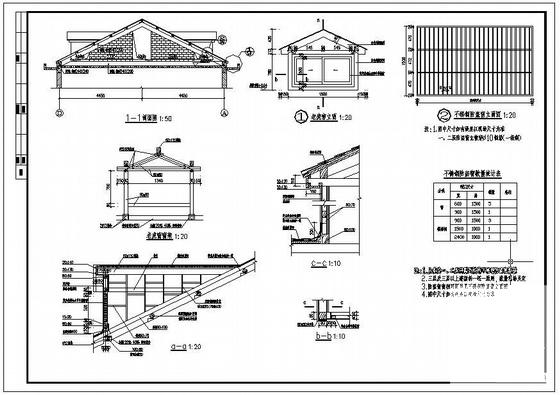

  • 砌体结构结构施工图 - 1
    砌体结构结构施工图 - 1

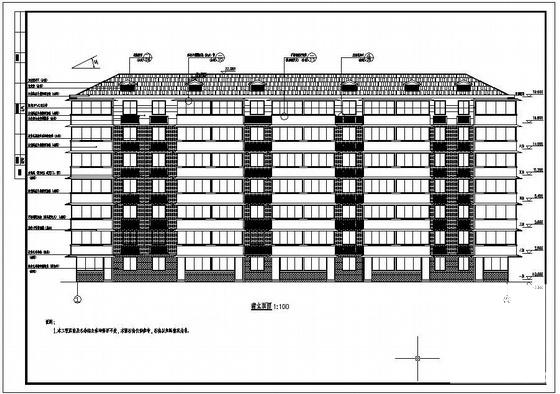

  • 砌体结构结构施工图 - 2
    砌体结构结构施工图 - 2

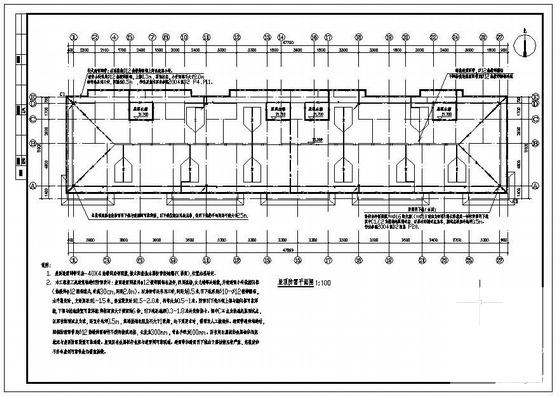

  • 砌体结构结构施工图 - 3
    砌体结构结构施工图 - 3

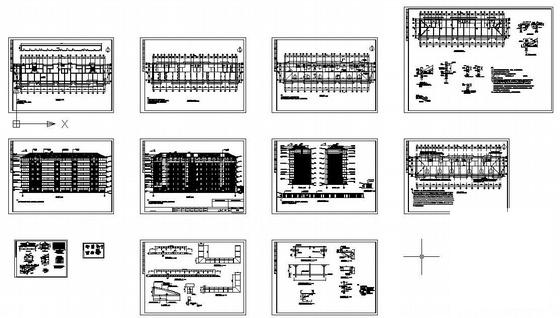

  • 砌体结构结构施工图 - 4
    砌体结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
