4层15744平米奔驰4S店电气全套总CAD施工图纸
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：15744平方米
-
建筑地上层数：4层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
负荷等级：二级,三级
-
火灾保护分级：二级
-
接地方式：TN-S
-
项目所在地：天津
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：火灾自动报警系统,综合布线系统
1.项目概要
建筑概述:该项目位于天津市北辰区普济河东道北侧,总建筑面积约为15744m ,建筑类别由展
厅、办公用房和维修车间、汽车库等部分组成。展厅部分为二层,维修车间和汽车库为四层。结构形
式为钢框架结构,耐火等级为二级。
二.设计范围
1.该项目设计包括红线内的以下电气系统:
(1)电力、照明系统;
(2)建筑物防雷接地及安全措施;
(3)火灾自动报警及消防联动控制系统,含消防广播系统;
(4)综合布线系统;
(5)安全技术防范系统;
(6)电气火灾监控系统;
(6)建筑能耗监测系统。
三.供配电系统
1.负荷分级:
二级负荷:消防用电负荷(含消防控制室内的火灾自动报警及控制设备、消火栓泵、喷淋泵、排烟风
机、防火卷帘门等)、应急照明和疏散指示照明等,以及汽车升降电梯、弱电机房、预检工位和展厅
部分销售和售后营业用电等。
三级负荷:其他动力负荷及一般照明。
2.供电电源及电压等级:
(1)根据现有情况,该项目按一路10kV高压电源供电,地块内设置一座10KV箱式变电站,另设柴
油发电机组做为第二电源。
(2)疏散指示标志采用自带蓄电池作为备用电源,应急照明灯设置集中EPS作为备用电源,要求持续时间
大于30min,其余采用双路电源末端互投供电。
(3)低压配电系统采用~220/380V供电。对于容量较大和较重要的用电负荷采用放射式配电;对于
一般的负荷采用树干式或放射与树干相结合的混合式配电,二级以上负荷双电源末端互投。
(4)消防负荷采用专用回路双电源供电,末端自动互投.
(5)消防设备过载保护只报警,不跳闸.
(6)当10KV市电停电、缺相、电压或频率超出范围,或变压器故障时,从变压器低压侧引信号至自动互
投开关ATS,在ATS处取柴油发电机的延时启动信号至柴油发电机房,信号延时0~10s(可调)
自动启动柴油发电机组,柴油发电机组30s内达到额定转速、电压、频率后,投入额定负载运行。
当市电恢复30~60s(可调)后,ATS发出信号,发电机即会自动停止,自动恢复市电供电。
发电机手动启动:先测试警报系统正常后,将控制开关切于手动位置,发电机即可自行启动;将控制
开关切至停止位置或压下红色紧急停车钮即可停止发电机运转。

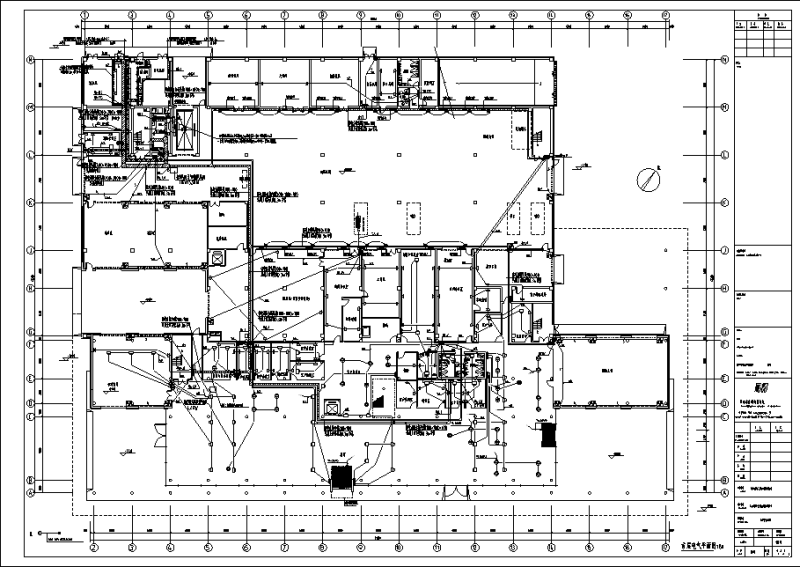

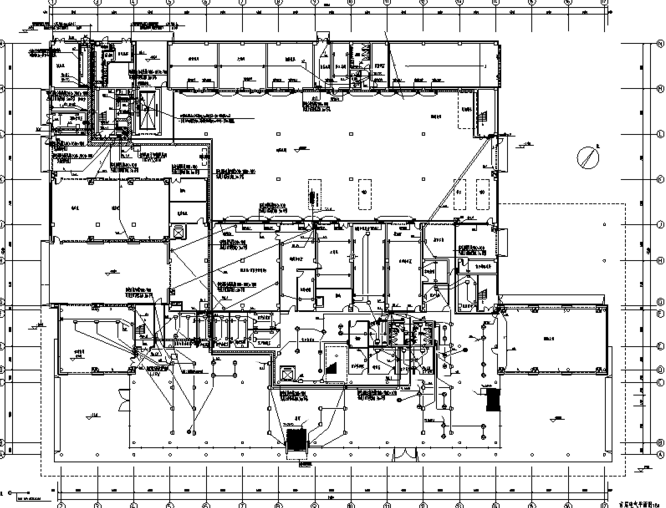

首层电气平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

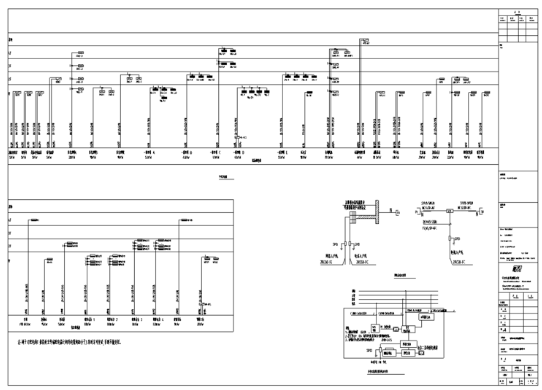

施工图全套图纸 - 1 -

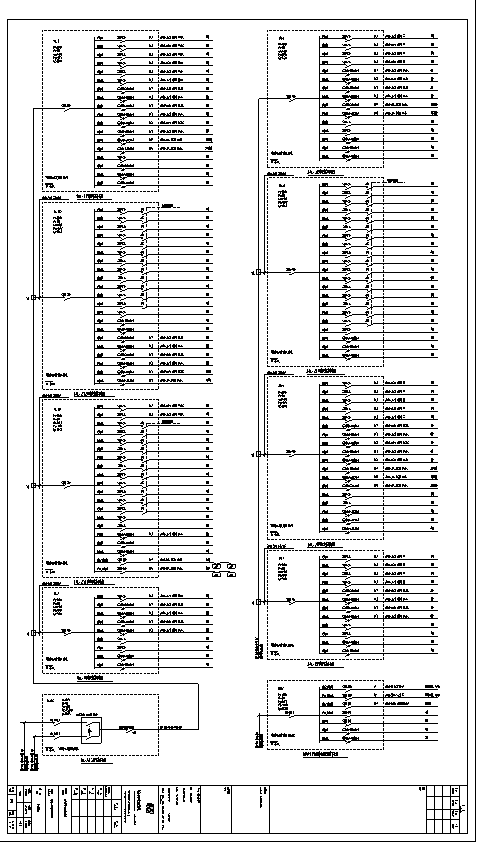

施工图全套图纸 - 2 -

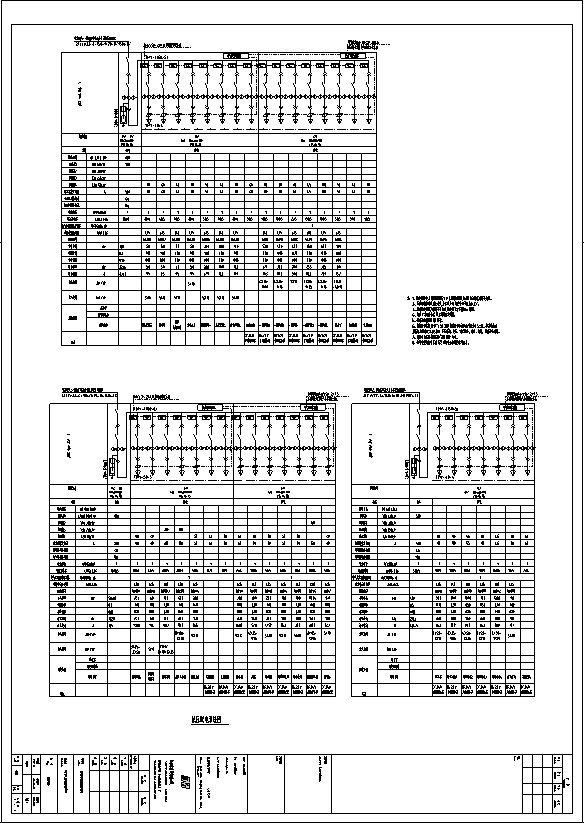

施工图全套图纸 - 3 -
施工图全套图纸 - 4 -
施工图全套图纸 - 5 -
施工图全套图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
