16层住宅楼的电气全套施工CAD图纸(高45米)

电气设计施工说明

一. 建筑概况

本项工程为云南昆明市居住区G,F区高层住宅楼,地下1层,地上16层,建筑高度该工程为全现浇钢筋混凝土结构为45.8 米。

二. 设计依据

1. 业主提供的设计要求.

2.《高层民用建筑设计防火规范》GB 50045-1995(版)

3.《住宅设计规范》GB 50096-1999(版)

4.《建筑物防雷设计规范》GB 50057-1994(版)

5.《火灾自动报警系统设计规范》GB 50016-98

6.各专业提供的设计资料.

7.《民用建筑电气设计规范》JGJ/T 16-92

三. 供配电设计

1.该项目电梯及公共照明、排烟风机等负荷为二级负荷,其他负荷为三级负荷;由小区变电站引入380/220V三相电源,接入设在地下一层的配电柜内,进出线型号规格及进出线方向见平面图(进线位置根据外线资料调整).

2.该项目按一户一表设计,电表集中设置于一层电表箱内.

3.由电表箱至各户配电箱的电源线穿SR镀锌线槽敷设管道井内及穿SC管暗敷在楼板和墙中.

4.电表箱设在电气竖井内,各户配电箱暗装于墙内, 电表箱底距地1.8m, 计量配电箱区门锁设具有防撬功能的磁性密码锁(钥匙由供电部门管理), 箱盖加封:出线开关区门锁设通用十字锁(钥匙由小区物业管理),钥匙通用。 电表箱正面应喷有U+201C南网标示U+201D、XX幢XX单元U+201C、U+201D供电故障报修95598U+201C字样,侧面应喷有U+201D有电U+201C字样及闪电标识。电表箱内的低压隔离器、表位、出线空气开关处应标有对应编号。各户配电箱底距地1.5m.

四. 设备选型及安装

照明开关底边距地1.4米暗装,地下一层通道及楼梯间采用带指示灯开关;室内的普通插座选用单相二三极双联插座,底边距地0.3米暗装,空调插座选用单相三极插座底边距地2.0米暗装. 厨房及卫生间插座选用单相(二)三极防水插座,其余插座底边距地1.4米暗装.所有插座均为安全型插座.电度表选用IC电表.

五.导线的选型及敷设

1.照明和插座分别由不同的支路供电,照明为单相二线制BV-2x2.5,插座为单相三线BV-3x2.5,平面图中不再标注,厨房、厅及室内的插座回路设漏电开关保护.

2.高度低于2.4米的壁灯需增加一根接地线,平面图中不再标注,请施工时注意.

3.该项目所有照明分支路均暗敷在顶板内,插座线路暗敷在地板内.

六.防雷接地系统

1、该项目为二类防雷建筑.具体防雷布置详见平面图.

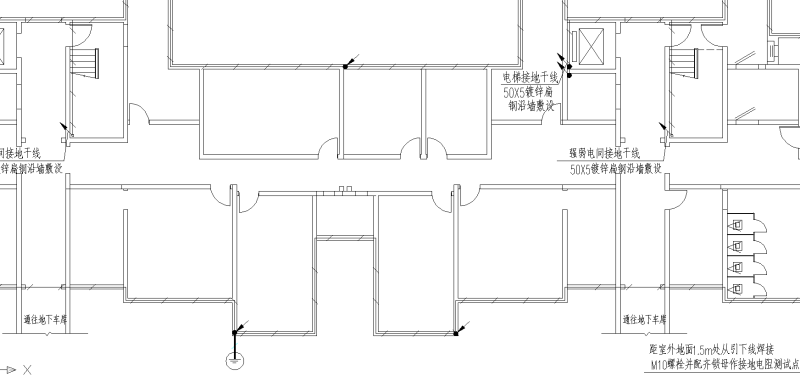

避雷接地平面图

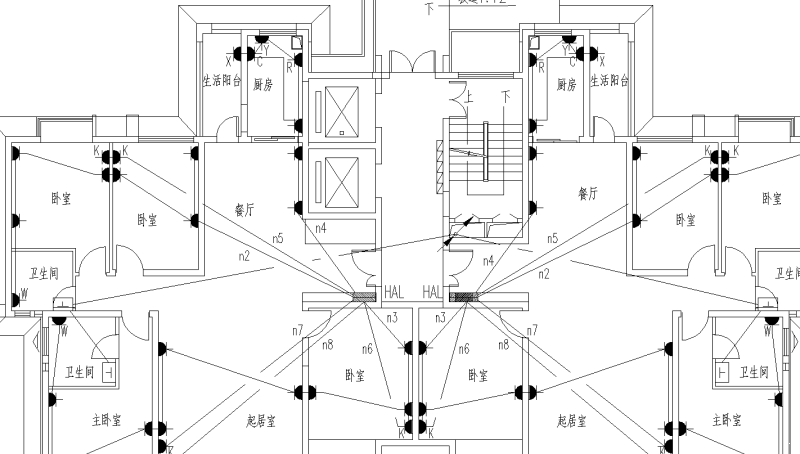

插座平面图

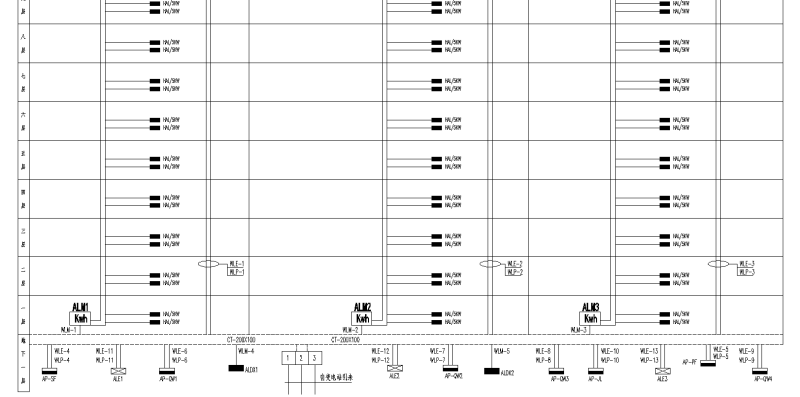

配电干线系统图

配电平面图

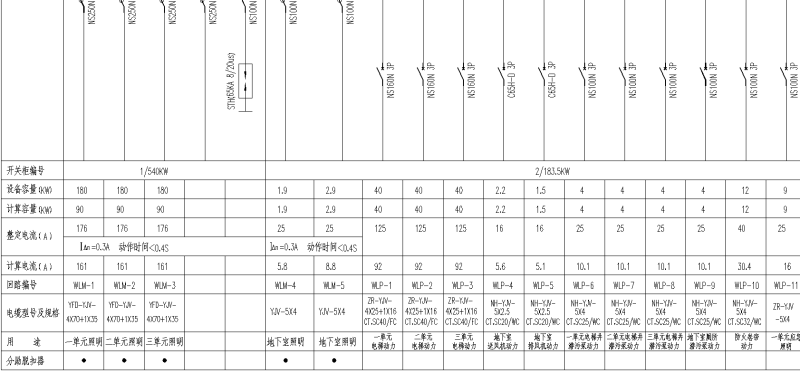

配电系统图

消防电气系统图

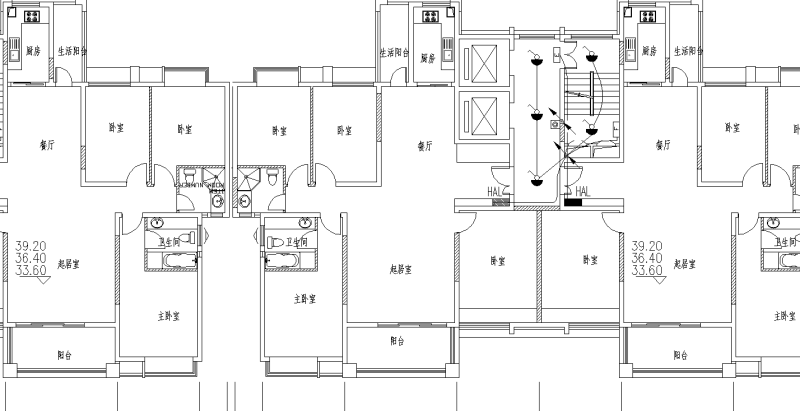

照明平面图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 住宅楼全套图纸 - 1
    住宅楼全套图纸 - 1
  • 住宅楼全套图纸 - 2
    住宅楼全套图纸 - 2
  • 住宅楼全套图纸 - 3
    住宅楼全套图纸 - 3
  • 住宅楼全套图纸 - 4
    住宅楼全套图纸 - 4
  • 住宅楼全套图纸 - 5
    住宅楼全套图纸 - 5
  • 住宅楼全套图纸 - 6
    住宅楼全套图纸 - 6
  • 住宅楼全套图纸 - 7
    住宅楼全套图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
