框架结构花园住宅地下车库结构施工CAD大样图

附件详情

南京某花园住宅地下车库结构图
该资料为:南京某花园住宅地下车库结构图
结构采用框架结构体系,基础形式为桩基。
基本风压:0.40KN/平方米
基本雪压:0.65KN/平方米
抗震设防烈度:7度
场地地下水常年最高设计水位为地表下0.5米,年变化幅度为1.2米左右对混凝土无侵蚀性。
该资料包含:
施工说明、构造详图、桩位,承台布置及大样图、底板结构平面布置及梁配筋图、底板板配筋图、汽车坡道大样、柱网结构平面布置及柱插筋图、地下车库结构布置及板配筋图、地下车库梁配筋图、楼梯大样图共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

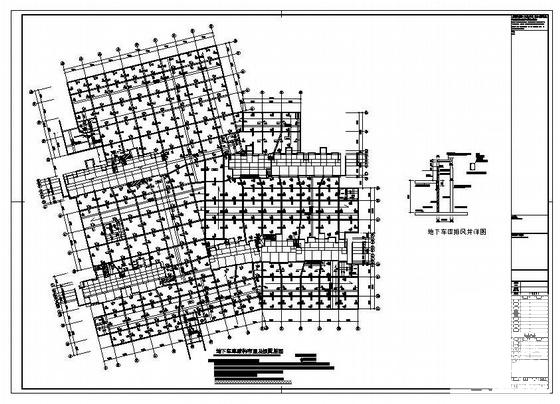

  • 住宅地下车库 - 1
    住宅地下车库 - 1

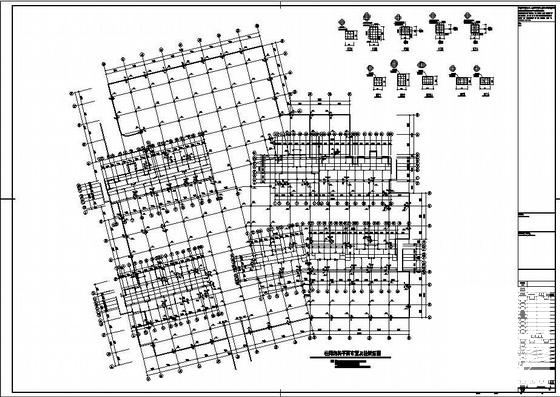

  • 住宅地下车库 - 2
    住宅地下车库 - 2

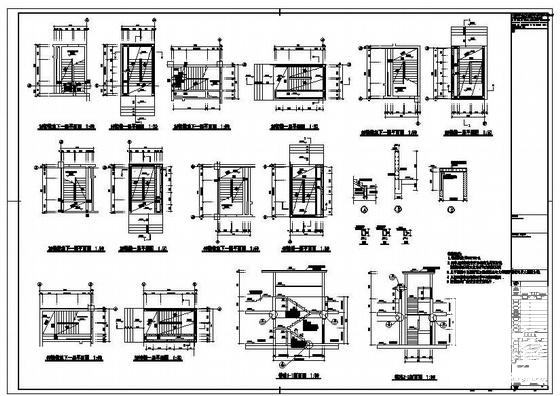

  • 住宅地下车库 - 3
    住宅地下车库 - 3

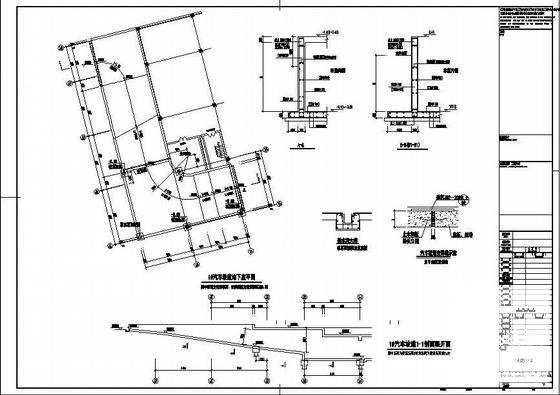

  • 住宅地下车库 - 4
    住宅地下车库 - 4
以上是部分截图,请下载附件后查看完整高清内容
