12700平米4层框架食堂高压配电系统设计CAD施工图纸

  • 建筑类别:餐饮,其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:12700平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 负荷等级:三级
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,配变电所,低压配电,电气照明,接地安全,其它

附件详情

  • 1、电气设计说明
  • 2、高压配电系统图
  • 3、1T.2T变配电系统图
  • 4、0.4KV配电干线系统图
  • 5、照明配电箱4M1 4M2接线系统图

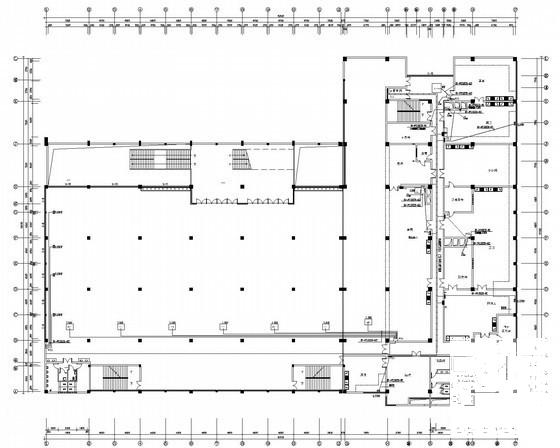

  • 6、变电所电力平面图
  • 7、变电所接地平面图
  • 8、变电所电气设备布置详图
  • 9、变电所地沟平面布置图
  • 10、 照明平面图
  • 11、配电及接地平面图
  • 12、 防雷平面图

附件详情

该附件是四层框架食堂高压配电系统设计图纸,共13张。
项目概要:学院食堂1为矩形组合体体,为四层框架结构,总建筑面积12700多平方米,主体高度19.35米。一至三层均为餐厅及操作间组合,四层为局部办公用房。底层设有10/0.4kv变电所一座,并留有配电竖井。。
设计范围:10/0.4KV变电所及变配电系统;380/220V动力、照明、送排风系统配电;建筑物防雷、接地与安全保护系统;
......
共13张。

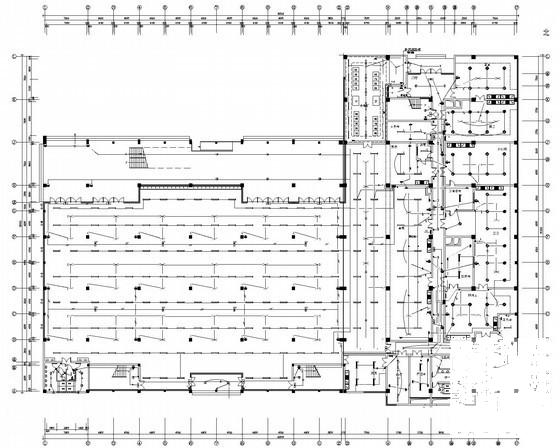

二层配电平面图

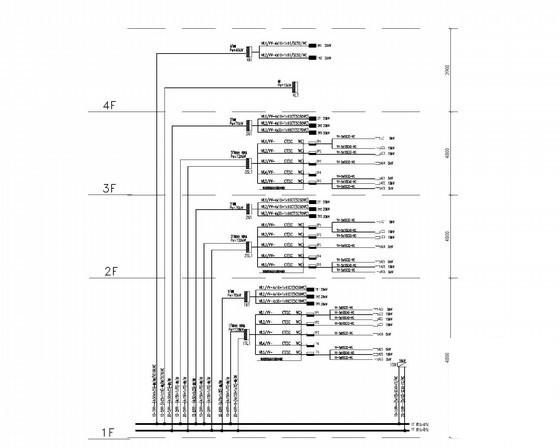

0.4KV配电干线系统图

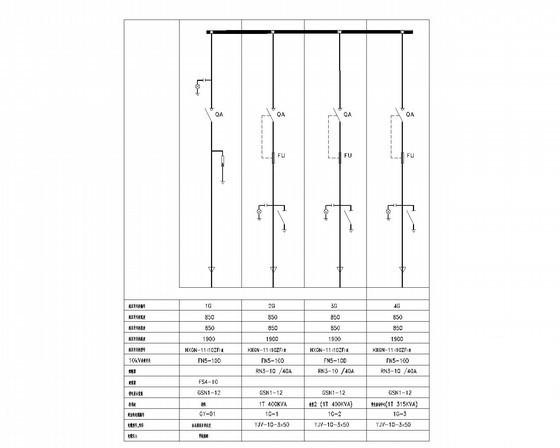

高压配电系统图
