焦炉大修改造工程CAD施工图纸(7度抗震)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢结构:门式刚架
  • 特种结构:筒仓
  • 基础形式 :筏形基础,桩基础
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:106张
  • 设计年代:近代

附件详情

天津某焦炉大修改造工程图纸
该资料为:天津某焦炉大修改造工程图纸
基本风压:0.45KN/平方米
基本雪压:0.25KN/平方米
抗震设防烈度:7度
筒仓壁厚450仓底由钢筋砼仓底梁及漏斗板连成整体,局部采用M10混合砂浆砌砼小型空心砌块填料,面层为C20砼300厚,上加 8@200钢筋网组成漏斗型。
该资料包含:
结构设计总说明、桩施工图、筒仓基础施工图、圆筒仓基础施工图、圆筒仓BZ施工图、基础筒壁,钢筋混凝土墙配筋图、设备基础施工图、筒壁配筋图、钢筋混凝土墙配筋图、园筒仓洞口加强配筋图、园筒仓仓壁纵筋配筋图、仓壁配筋图、园筒仓仓顶锥壳配筋图、圆筒仓仓底板及漏斗平面图、漏斗剖面图、屋面板模板图、屋面板施工图、筒仓楼梯间剪力墙施工图、筒仓楼梯施工图、室外钢梯施工图、单轨吊车梁施工图、电力预埋件及孔洞 平面布置图 、通廊大梁施工图共106张图纸.


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

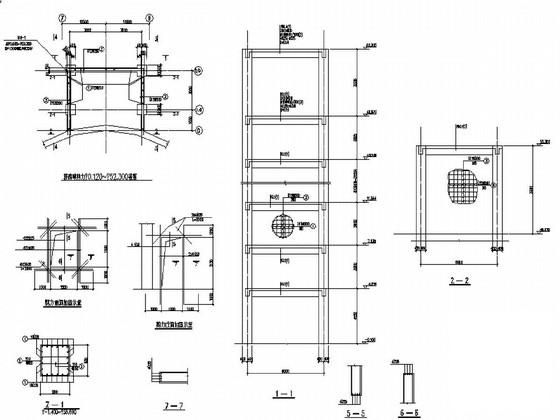

  • 工程改造施工图 - 1
    工程改造施工图 - 1

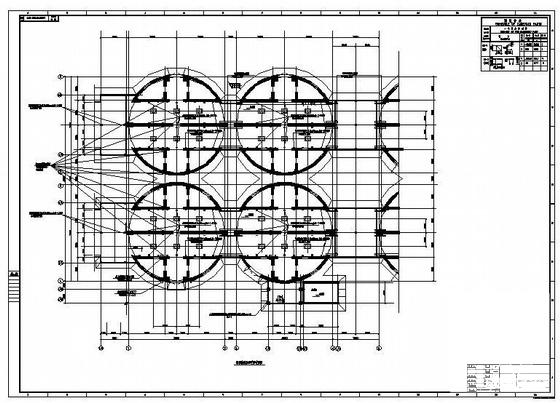

  • 工程改造施工图 - 2
    工程改造施工图 - 2

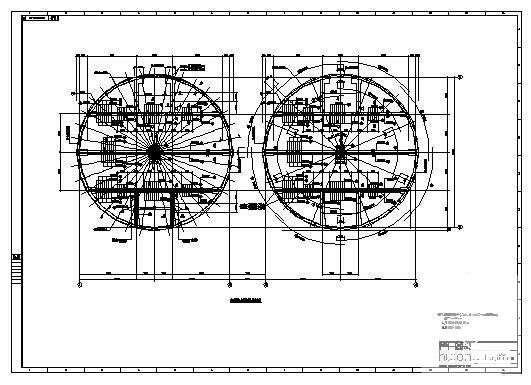

  • 工程改造施工图 - 3
    工程改造施工图 - 3

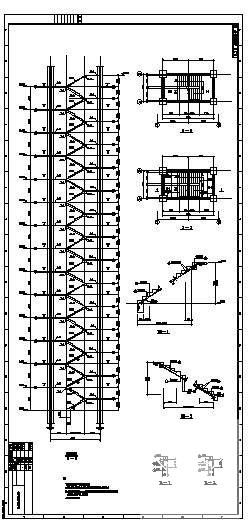

  • 工程改造施工图 - 4
    工程改造施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
