4层框剪商场结构设计图_CAD

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 参考图纸:16张
  • 设计年代:近代

附件详情

基础平面布置图、框架柱及剪力墙平面定位图、基础梁配筋图、梁配筋图、结构 平面布置图 、局部闷层梁配筋图、平屋面层梁配筋图、局部坡屋面板配筋图、 楼梯详图 共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

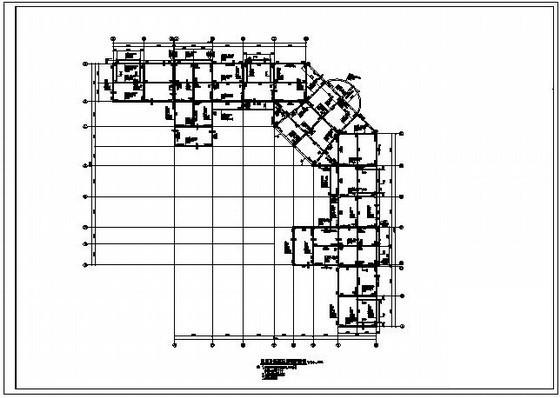

  • 框剪结构设计图 - 1
    框剪结构设计图 - 1

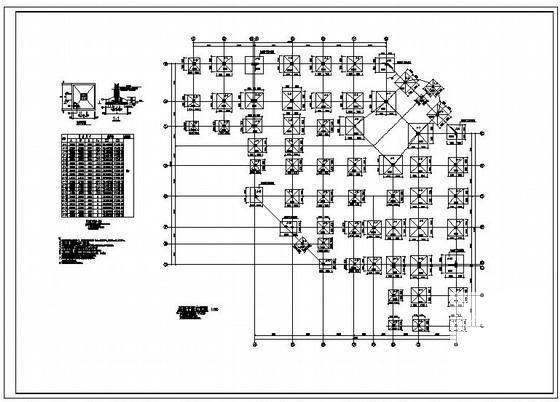

  • 框剪结构设计图 - 2
    框剪结构设计图 - 2

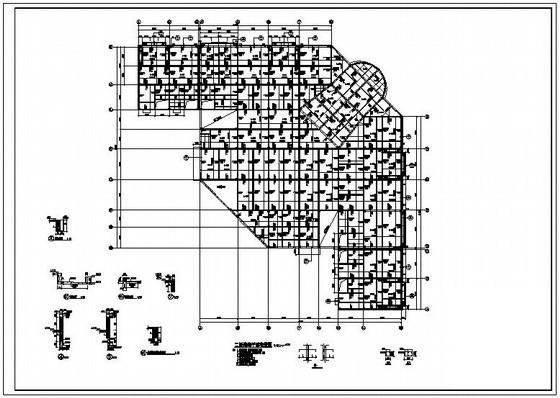

  • 框剪结构设计图 - 3
    框剪结构设计图 - 3

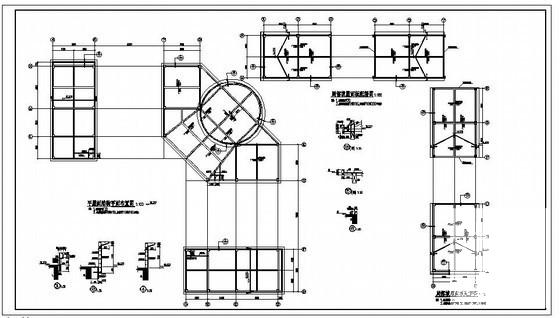

  • 框剪结构设计图 - 4
    框剪结构设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
