单层钢筋混凝土结构地下室结构设计CAD施工图纸

  • 建筑类别:其他
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :独立基础,桩基础
  • 地下室功能:其他
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明,地下室基础工 平面布置图 ,承台配筋详图,结构平面图,梁平法施工图,外墙、框架柱施工图,墙体大样及柱配筋大样,集水坑大样,竖井大样等
共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

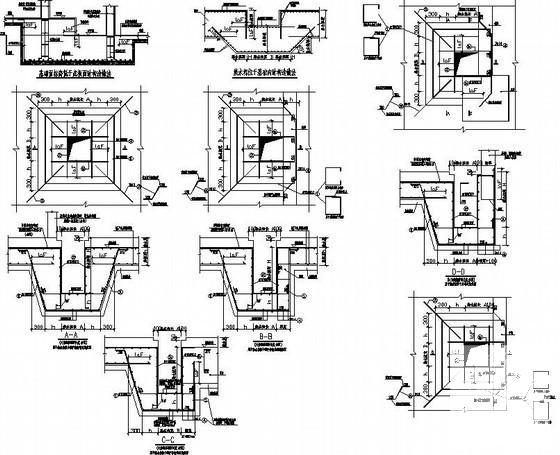

  • 地下室设计施工图纸 - 1
    地下室设计施工图纸 - 1

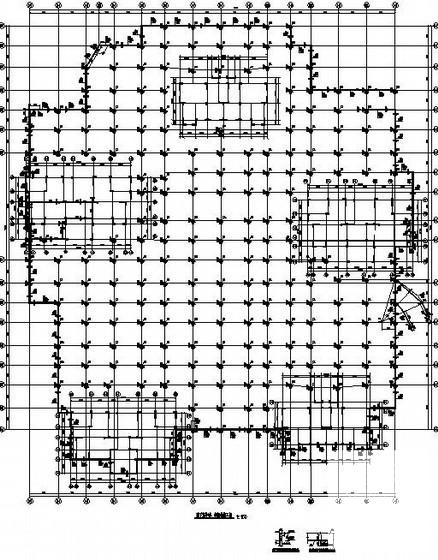

  • 地下室设计施工图纸 - 2
    地下室设计施工图纸 - 2

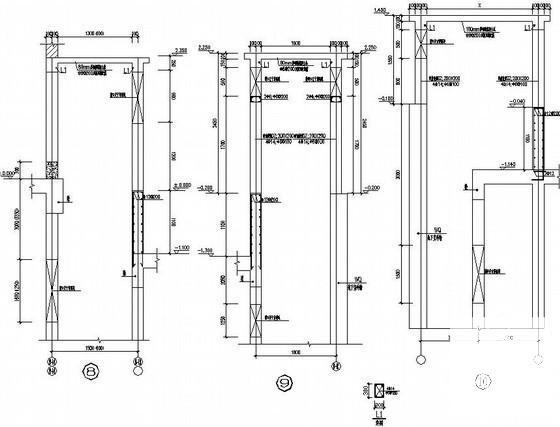

  • 地下室设计施工图纸 - 3
    地下室设计施工图纸 - 3

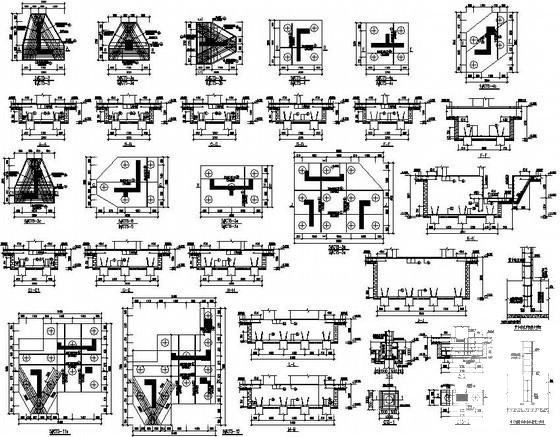

  • 地下室设计施工图纸 - 4
    地下室设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
