电厂内水池优化结构施工CAD图纸,共4张图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该项目是一个电厂内水优化结构的土建设计,主体结构采用钢筋混凝土结构,该项目结构为6度抗震结构,该项目地基基础设计等级为丙级,建筑场地类别为Ⅱ类。环境类别:该项目为二a类环境。
该资料包含: 结构设计说明 ,池底平面图,剖面图,池顶平面图,池顶平面图,池底平面图,水池水平转角加腋大样等共计4张图。
分享投稿时间:近几年8月。

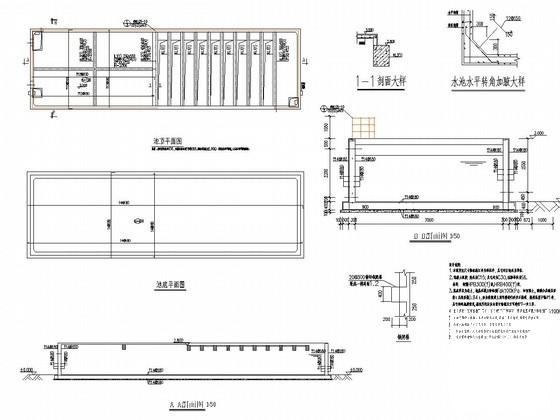

池顶平面图

水池水平转角加腋大样

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

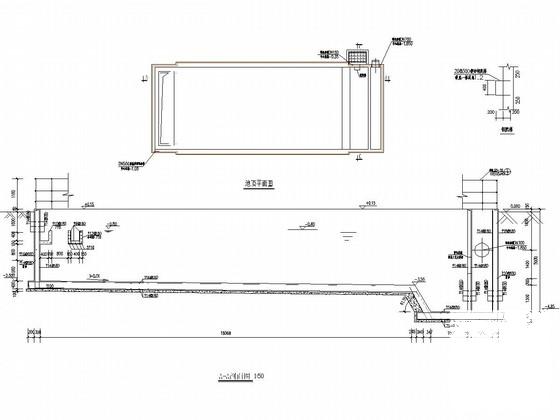

  • 电厂施工图纸 - 1
    电厂施工图纸 - 1

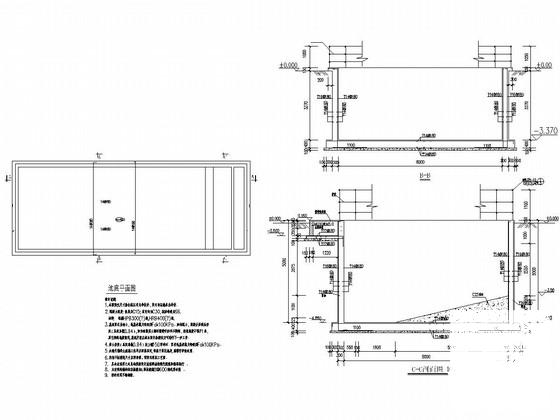

  • 电厂施工图纸 - 2
    电厂施工图纸 - 2
  • 电厂施工图纸 - 3
    电厂施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
