7层挖孔桩底框结构住宅楼结构设计施工CAD图纸

  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:18张
  • 设计年代:近代

附件详情

某挖孔桩底框结构施工图
该资料为:某挖孔桩底框结构施工图
该项目(项目)为底部二层框架上部砖混结构
抗震设防烈度:6度
该项目采用人工挖孔灌注
该资料包含:
结构总说明、钢筋混凝土结构平面整体表示方法、柱构造通用图及说明、人工挖孔灌注桩统一说明、桩基承台详图、桩基布置平面图、基础梁配筋平面图、墙柱钢筋图、梁钢筋图、板钢筋图、楼梯图共18张图纸。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

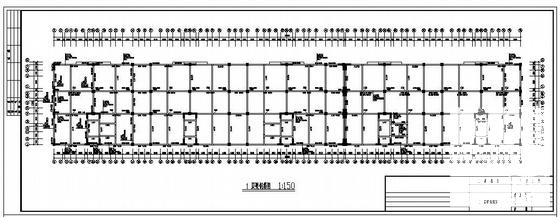

  • 底框结构住宅楼设计 - 1
    底框结构住宅楼设计 - 1

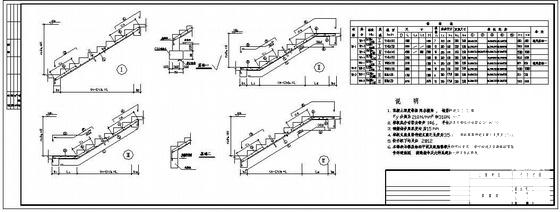

  • 底框结构住宅楼设计 - 2
    底框结构住宅楼设计 - 2

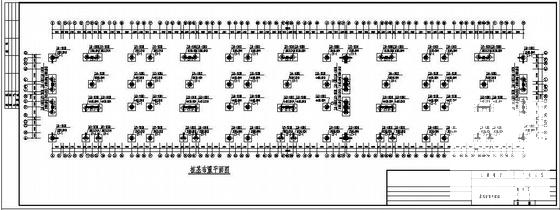

  • 底框结构住宅楼设计 - 3
    底框结构住宅楼设计 - 3

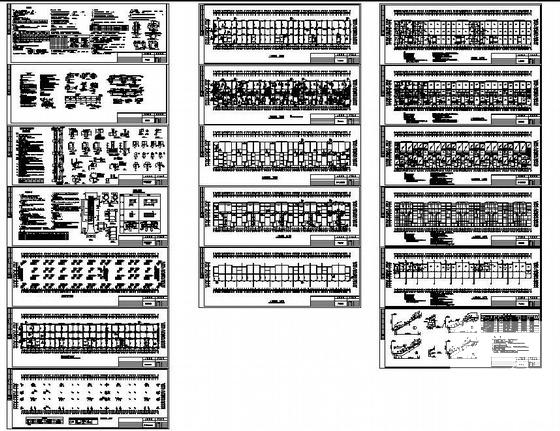

  • 底框结构住宅楼设计 - 4
    底框结构住宅楼设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
