23333平米12层医院给排水施工CAD图纸

  • 建筑类别:医疗
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 建筑设计面积:23333.7平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱,变频供水设备
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给排水,热水,消火栓,自动喷水,气体灭火,灭火器
  • 设置场所火灾危险等级:严重危险级Ⅰ级
  • 地下室用途:车库,其它

附件详情

该资料只适合天正软件打开,如没有可在网下载。
项目概要:1. 该项目位于某县人民医院院内,地上十二层,地下一层;地下一层为设备用房和库房,且设有生活水箱及其加压泵、消防水池及其加压泵。一至五层为医技室,六至十一层为各科室病房等,十二层为手术室。屋面层设空调机房,电梯机房及消防水箱间。总建筑面积为23333.7m2 ,建筑高度为37.05m,属一类高层建筑。
2. 生活水源为市政自来水,水压0.40MPa,给水由市政管网两路引入,且沿建筑四周形成环状管网,引入管径DN150。
3. 在地下一层设变频加压供水设备及调节水箱,变频给水机组为恒压变流量工作,配有小气压罐,在用水低谷或夜间,可切换由小气压罐维持管网压力。
4. 在地下一层设消防泵房及消防水池(250m3),消防泵房设消火栓及自喷加压泵各二台(各一用一备),在屋顶设火灾初期消防水箱(18m3)。
设计范围:包括建筑红线内新建建筑的室内给水系统、室内热水系统、室内排水系统、供养吸引系统、雨水系统、消火栓系统、自动喷水系统、气体灭火系统、手提式灭火器的配置。
水源:该项目供水水源为市政给水管网,据甲方提供的设计资料.水压为 0.40MPa.
给水方式:室内冷水竖向分2个区 ,低区 :地下一层至五层由市政水压接管供水。高区 :六至十二层由变频加压管接管供水,给水均为下行上给方式。
室内卫生间采用粪便污水与洗涤废水合流制 ,一层单独排出,为设有伸顶通气管的单立管排水系统,地下一层污废水采用机械提升排出。
污废水排至室外经管道汇至化粪池,简沉淀处理后排入院内的地埋式污水处理站,达标后排入市政污水管。
室外 消防系统 为低压制,由建筑周围的室外给水管网上的室外消火栓解决.室外消火栓水量20L/S.火灾延续时间为2h;室内消火栓用水量为20L/S;火灾延续时间为2h;自动喷洒系统按各部分危险等级的最大值(中危险 I 级)的喷水强度(6L/ (min.m ) )和作用面积(160m )取值,设计流量为25L/S,喷水灭火1h。室内消防用水全部存于室内地下消防水池内.容积250m 。屋面水箱间设18m 的消防水箱和增压、稳压设备,确保消防主泵启动前管网有足够的压力进行初期火灾扑救.
本建筑各层均配置磷酸氨盐干粉灭火器 ,其设计参数如下:按A类火灾,严重危险级配置,每具灭火器最小配置级别3A,最大保护面积50m /A2。严重危险级配置MF/ABC5。灭火器应加强管理,定期检查换药。
气体灭火系统:设置场所 : X光室、高低压配电室、柴油发电机房等。
设备配置型号及参数:型号为 QRR5/SLAn 落地组合式热气溶胶自动灭火装置。灭火设计密度为140g/m 。

某医院给排水施工图

某医院给排水施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

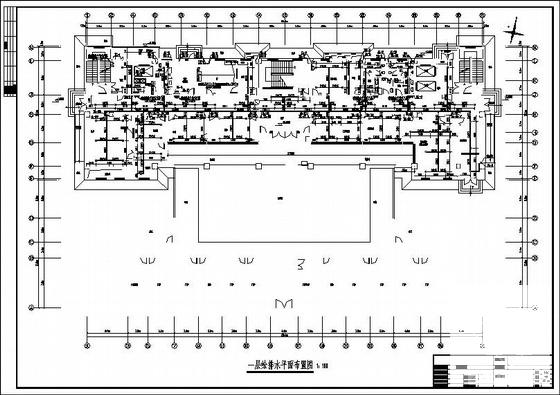

  • 医院给排水图纸 - 1
    医院给排水图纸 - 1

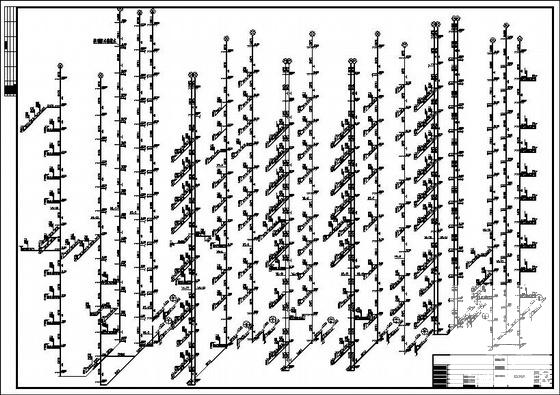

  • 医院给排水图纸 - 2
    医院给排水图纸 - 2

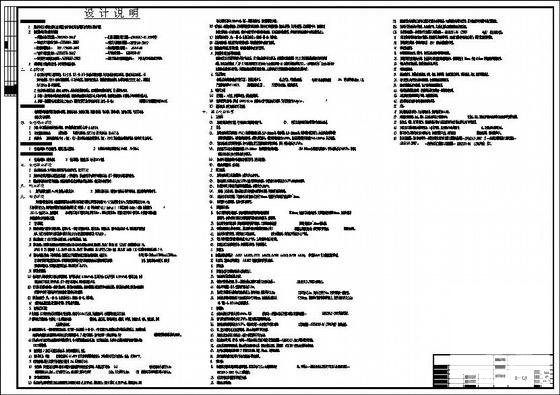

  • 医院给排水图纸 - 3
    医院给排水图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
