框架结构医院门诊楼结构设计施工CAD图纸

  • 建筑类别:医疗建筑
  • 建筑高度:多层建筑
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:框架结构
  • 基础形式:独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 人防或地下车库:无
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

某医院框架门诊楼结构图
该资料为:某医院框架门诊楼结构图
该项目结构体系为:现浇钢筋混凝土框架结构体系。无地下室,地上三层,层高:分别为4.5m、4.2m、4.2m;有局部出屋面梯间,层高3.9m;室内外高差0.45m;屋面总高度13.35m。基础型式为柱下独立基础。
该项目抗震设防烈度为:7度
基本风压值:0.55kN/平方米
基本雪压值:0.10kN/平方米
该资料包含:
结构设计总说明、基础 平面布置图 、基础梁平法施工图、各层柱平法施工图、各层顶梁配筋图、各层顶板配筋图、顶梁配筋图及出屋面梯间结构详图共20张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

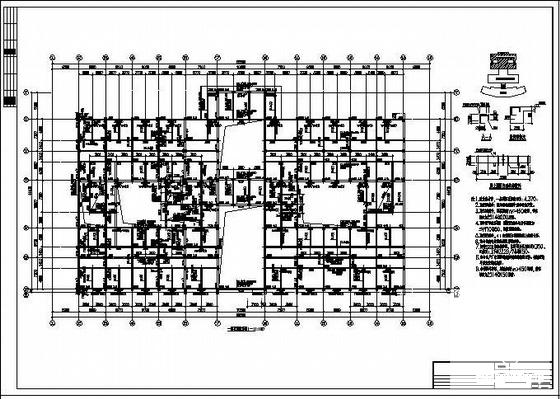

  • 医院门诊楼设计 - 1
    医院门诊楼设计 - 1

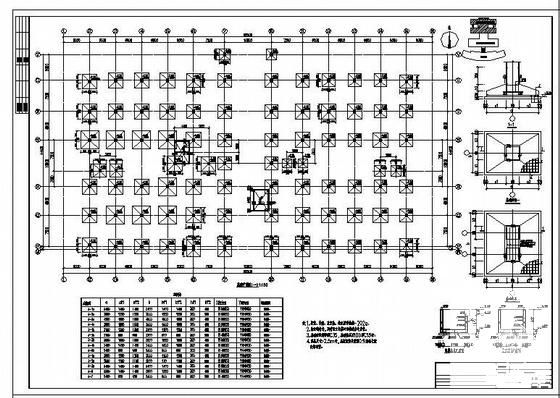

  • 医院门诊楼设计 - 2
    医院门诊楼设计 - 2

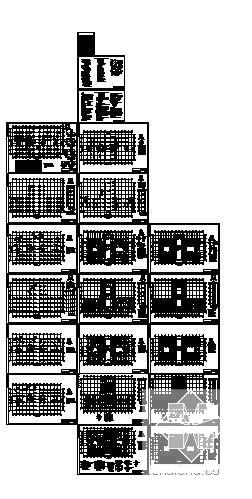

  • 医院门诊楼设计 - 3
    医院门诊楼设计 - 3
  • 医院门诊楼设计 - 4
    医院门诊楼设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
