独立基础框架大门结构施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:4张

附件详情

地上一层,建筑高度6.45m。主体结构为现浇钢筋混凝土框架结构。该项目建筑结构的设计使用年限为50年。
该资料包含:
结构设计说明 、基础 平面布置图 、梁配筋图、柱配筋图、板配筋图共4张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

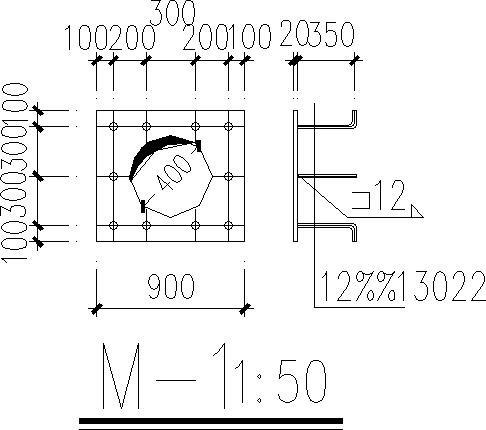

  • 独立基础施工图纸 - 1
    独立基础施工图纸 - 1

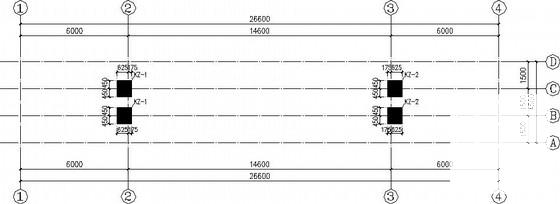

  • 独立基础施工图纸 - 2
    独立基础施工图纸 - 2

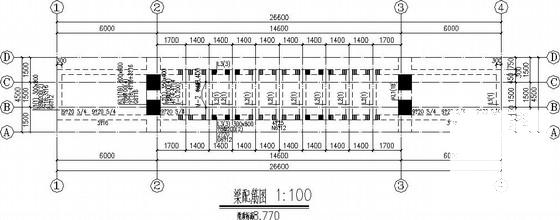

  • 独立基础施工图纸 - 3
    独立基础施工图纸 - 3

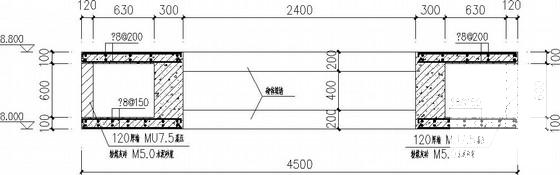

  • 独立基础施工图纸 - 4
    独立基础施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
