4层框架结构办公楼毕业设计方案CAD施工图

附件详情

该资料为西南科技大学学士学历毕业论文
土木工程专业毕业设计,内容包括结构设计和 施工组织设计 两个部分,建筑图16张
,结构图19张,施工进度表一张,场地平面布置一张
该办公楼高18.80m,总建筑面积为2992.54m2,耐火等级为二级,抗震设防烈度为8度。结构设计包括框架设计、构件设计和基础设计等。其中,框架采用钢筋混凝土纵横向框架承重布置方案,基础采用钢筋混凝土柱下独立基础。本文采用了PKPM软件进行设计,得出了 结构施工图 。其中楼梯间计算使用理正结构快速设计软件。施工组织设计包括施工方案设计、工程算量(手算)、施工进度表和施工现场布置四个部分。
该资料采用现浇框架结构,主体为四层,局部五层;底层高为4.2米,其他为3.6米,总建筑面积近为2992.54平方米,室内外高差为0.45米。抗震烈度按八度设防设计,框架等级按二级设计,根据地形采用矩形设计,很好地与周围环境融为一体向现代化办公建筑发展。
共99页。
建筑图包括:建筑设计说明,建筑平面图,立面图,剖面图, 节点详图 结构设计说明 ,基础 平面布置图 ,基础详图,柱平法施工图,梁平法施工图,板平法施工图,楼梯详图等共19张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

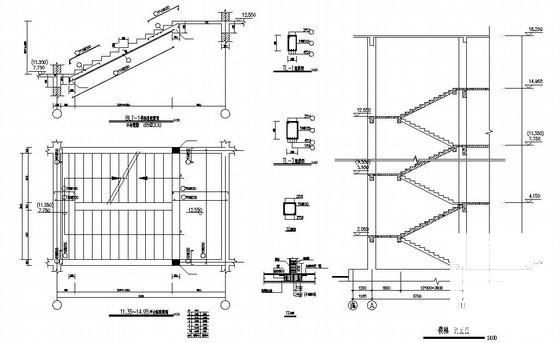

  • 框架结构办公楼方案 - 1
    框架结构办公楼方案 - 1

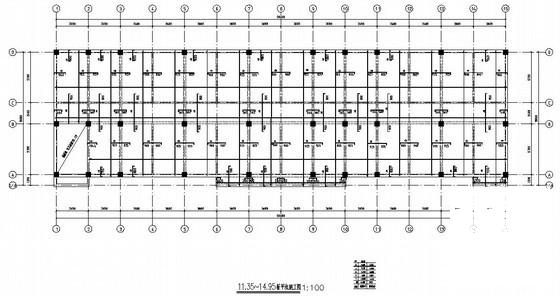

  • 框架结构办公楼方案 - 2
    框架结构办公楼方案 - 2

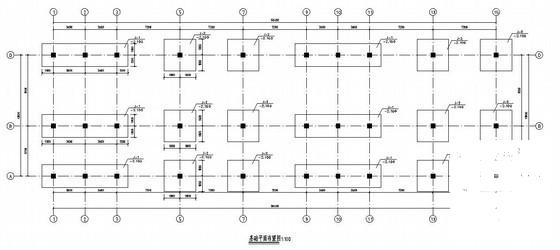

  • 框架结构办公楼方案 - 3
    框架结构办公楼方案 - 3

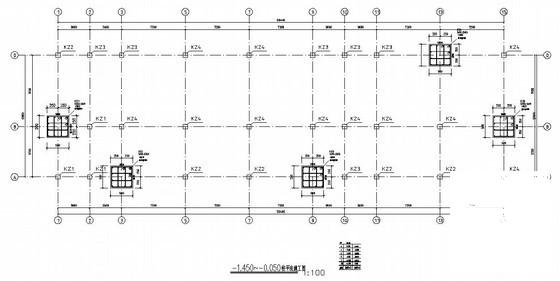

  • 框架结构办公楼方案 - 4
    框架结构办公楼方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
