6895平米11层住宅楼电气施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:6895.53平方米
  • 建筑地上层数:11层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 地下室用途:车库
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,电气控制
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
  • 大样图:配电箱,接线箱,弱电设备
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 有线广播:火灾应急

附件详情

  • 一、电气设计说明
  • 二、低压配电系统图
  • 三、配电箱系统图
  • 四、电视、电话、计算机网络系统图
  • 五、消火栓启泵与消防联动系统图
  • 六、低压配电干线系统图
  • 七、设备安装大样图
  • 八、照明电气平面图
  • 九、 弱电平面图
  • 十、防雷接地平面图

附件详情

该项目建筑总高度33.1米,总建筑面积为:6895.53平米。该项目为二类高层居住建筑设计,耐火等级为二级,地下室耐火等级为一级。该项目按六度抗震设防,建筑设计结构形式为剪力墙结构,基础采用钢筋混凝土条形基础。
设计范围:
1、强电设计: 供配电系统 ,电气照明系统,建筑物防雷及接地系统,防触电安全保护系统。
2、弱电设计:计算机网络系统,有线电视系统,电话系统,可视对讲系统,消火栓启泵与消防联动系统,防火漏电系统。

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

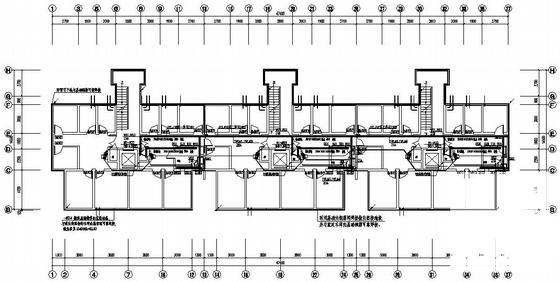

  • 住宅楼电气图 - 1
    住宅楼电气图 - 1

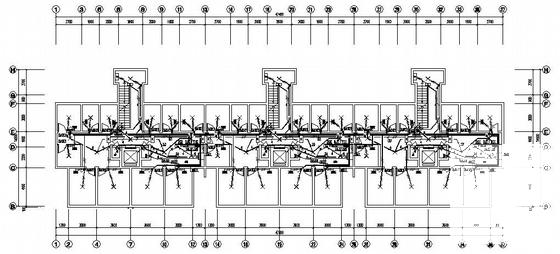

  • 住宅楼电气图 - 2
    住宅楼电气图 - 2

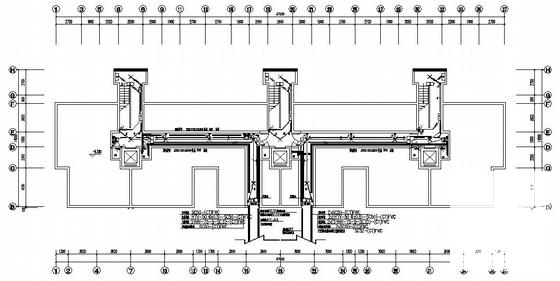

  • 住宅楼电气图 - 3
    住宅楼电气图 - 3

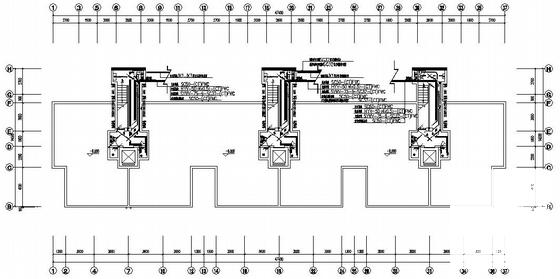

  • 住宅楼电气图 - 4
    住宅楼电气图 - 4
以上是部分截图,请下载附件后查看完整高清内容
