4层钢网架结构生产车间毕业设计方案

附件详情

  • 1、结构设计总说明
  • 2、标准层结构 平面布置图
  • 3、顶层结构平面布置图
  • 4、正立面结构布置图
  • 5、左、右立面结构布置图
  • 6、基础平面布置图
  • 7、梁柱 节点图 、主次梁 节点图 、组合楼板构造图
  • 8、基础梁配筋图、柱脚详图、基础详图

附件详情

本次毕业设计是济宁某钢结构仪表厂生产车间,为四层钢框架结构,建筑物总高度为17.1米,建筑面积为3456m2,围护结构采用复合压型彩钢板。该资料设防烈度为6度,设计中不用考虑抗震设计。
该资料包含:结构设计总说明,结构平面布置图,基础平面布置图, 节点详图 ,基础梁配筋图,建筑平面图,立面图等共计16张图。
分享投稿时间:近几年06月。

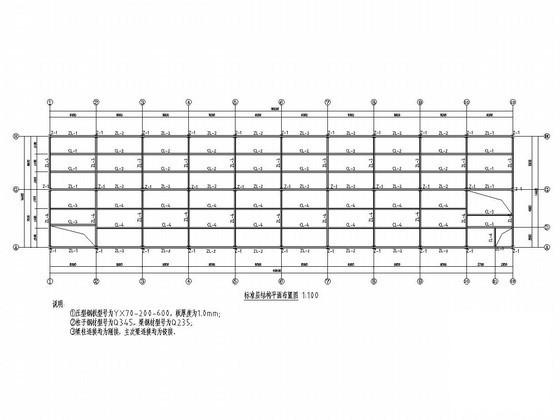

标准层结构平面布置图

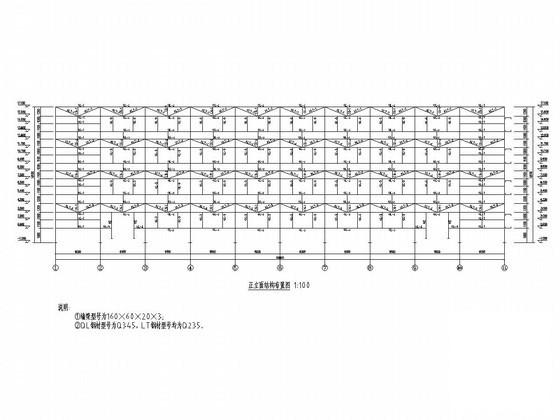

正立面结构布置图

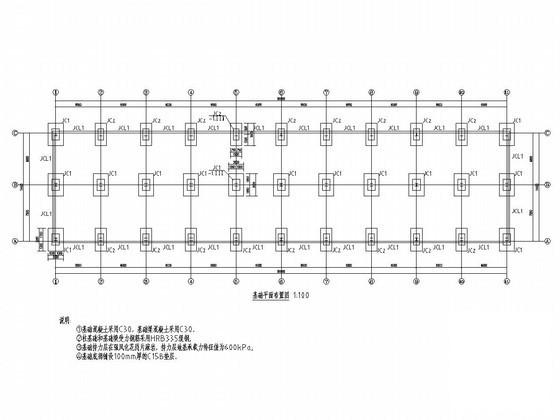

基础平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 车间网架结构 - 1
    车间网架结构 - 1
  • 车间网架结构 - 2
    车间网架结构 - 2
  • 车间网架结构 - 3
    车间网架结构 - 3

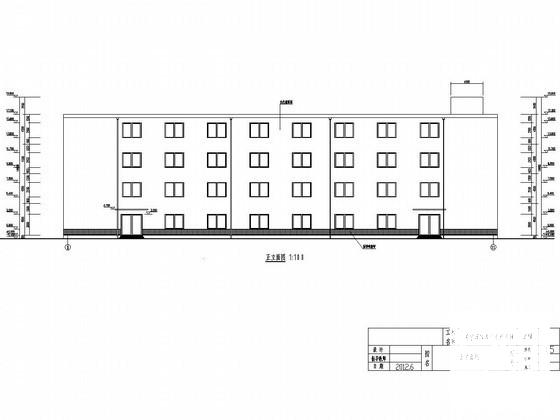

  • 车间网架结构 - 4
    车间网架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
