沉井结构设计CAD施工图纸(总共2张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:其他结构
  • 参考图纸:2张
  • 设计年代:近代

附件详情

沉井结构平面图、侧壁洞口加固配筋图、沉井壁与底板连接大样、底板配筋图、顶板配筋图、顶板梁配筋图共两张图纸。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

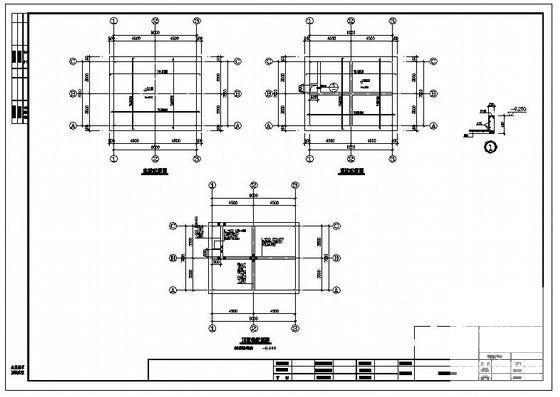

  • 沉井结构施工图 - 1
    沉井结构施工图 - 1

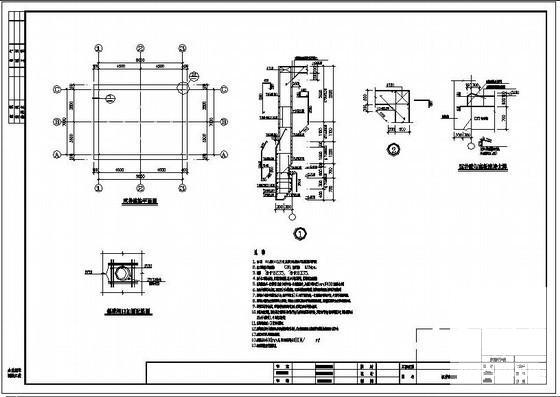

  • 沉井结构施工图 - 2
