73370平米48层中心空调施工CAD图纸

  • 设计阶段:施工图设计
  • 建筑设计面积:73370平方米
  • 建筑地上层数:48层

附件详情

该项目为某金融中心续建工程,地下二层至地上七层已建成,七层以上为续建工程,续建工程建筑面积73370m2。八层以上为办公用房,七、二十三、三十七层为避难层。建筑高度为201.8m,属超高层建筑。原地下室建有制冷机房和锅炉房,供已建建筑使用,根据甲方要求,八层至四十八层建筑采用水环热泵空调系统。
图纸为八层以上空调图,送风平面图系统图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

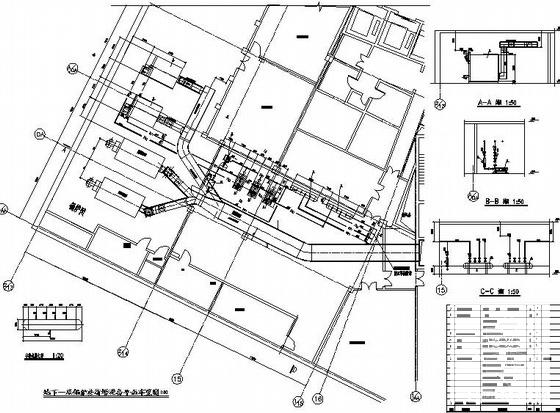

  • 73370平米48层中心空调施工CAD图纸 - 1
    第 1 张图

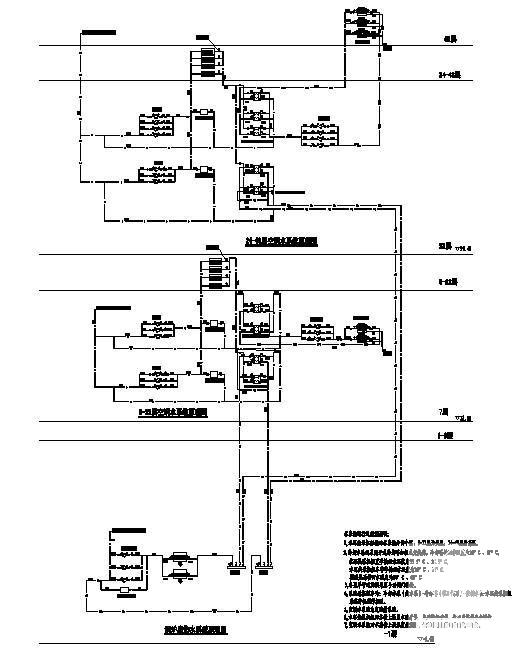

  • 73370平米48层中心空调施工CAD图纸 - 2
    第 2 张图

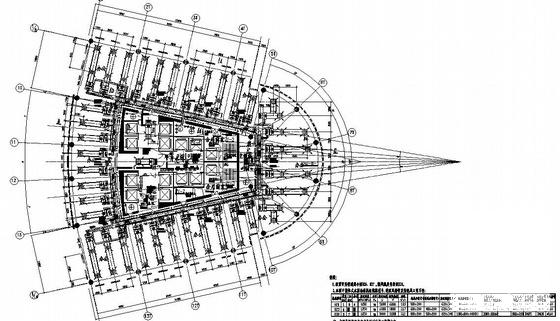

  • 73370平米48层中心空调施工CAD图纸 - 3
    第 3 张图
  • 73370平米48层中心空调施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
