3层框架社区办公楼给排水设计CAD施工图纸

  • 建筑类别:办公
  • 地上层数:3层
  • 出图日期:2009
  • 设计阶段:施工图设计
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓

附件详情

该项目设计内容包括室内给水系统,灭火器系统,排水系统等。该项目给水系统采用市政给水直接供给,下行上给供水方式。排水系统:室内污、废水合流,最后污水经化粪池处理后由小区内污水管道排入市政污水管网。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

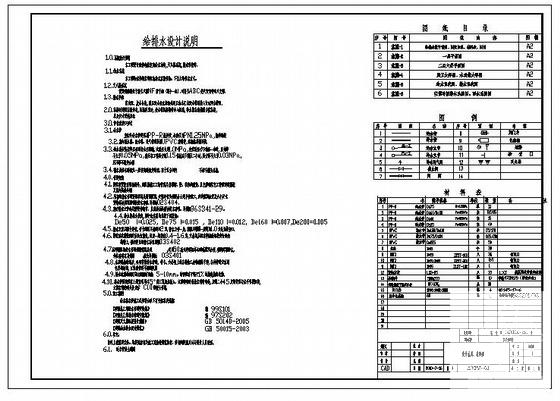

  • 办公楼给排水施工图 - 1
    办公楼给排水施工图 - 1

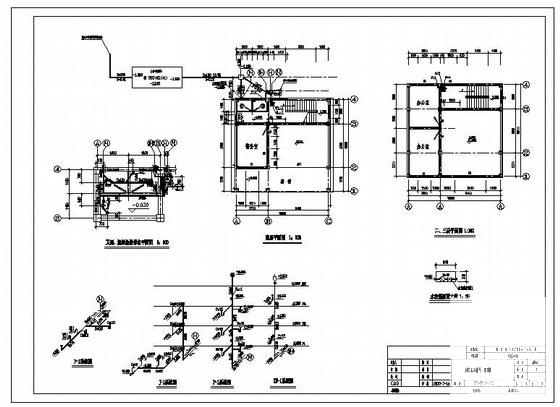

  • 办公楼给排水施工图 - 2
    办公楼给排水施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
