钢筋混凝土水泵房结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.7kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某钢筋混凝土水泵房结构设计图
该资料为:某钢筋混凝土水泵房结构设计图
该资料包含:
池体构筑物设计说明、框架 结构设计说明 、泵房柱网结构配筋图、泵房屋面梁结构配筋图、泵房屋面板结构配筋图、泵房池体楼梯布置图、泵房内外环走道板结构平面图、池体配筋剖面图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

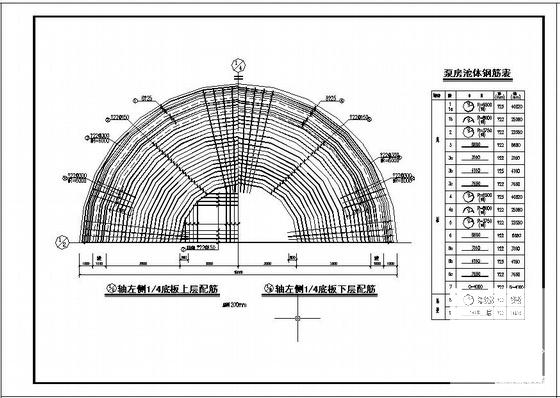

  • 钢筋混凝土结构设计 - 1
    钢筋混凝土结构设计 - 1

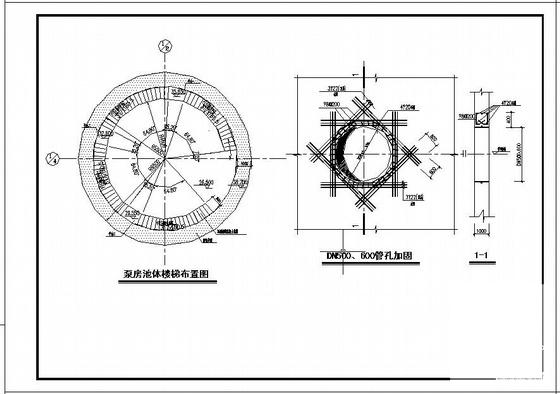

  • 钢筋混凝土结构设计 - 2
    钢筋混凝土结构设计 - 2

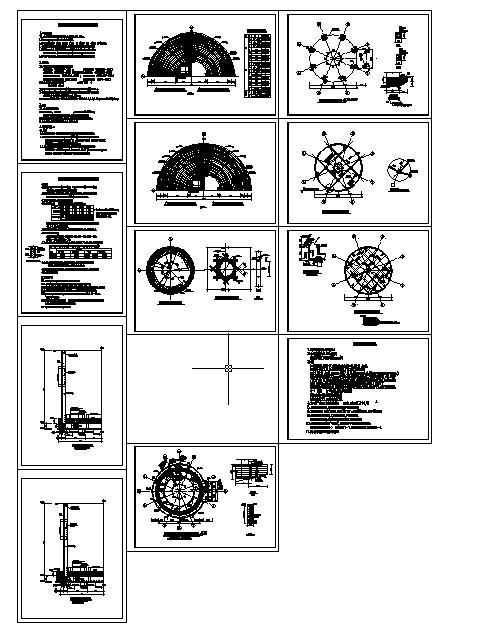

  • 钢筋混凝土结构设计 - 3
    钢筋混凝土结构设计 - 3

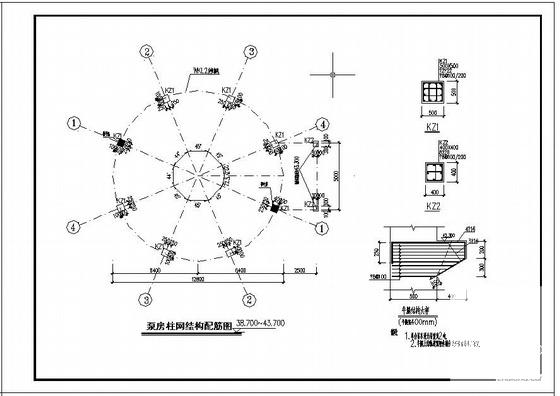

  • 钢筋混凝土结构设计 - 4
    钢筋混凝土结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
