单层框架结构仓库结构施工CAD大样图(屋架为钢结构)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:6张
  • 设计年代:近代

附件详情

该项目为江苏某公司的车间厂房的库房,地上单层,建筑设计结构形式为框架结构,屋顶为钢结构,基础为独立基础,7度设防。
该资料包含: 结构设计说明 、基础平面图、屋面结构 平面布置图 、钢结构屋面结构图等共6张图纸。

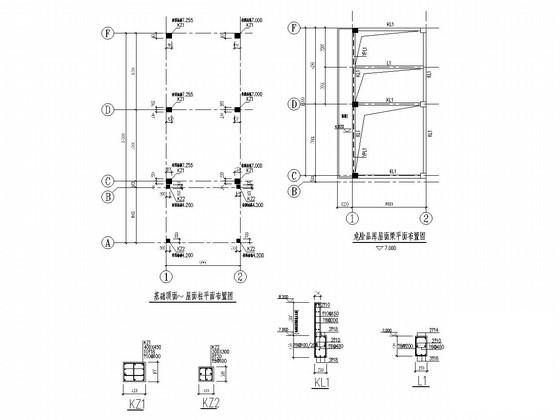

柱平面布置图&梁平面布置图

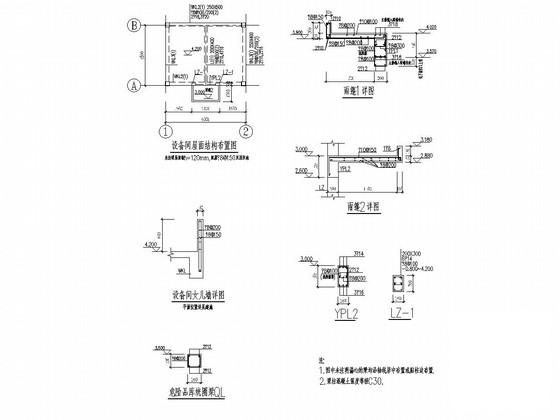

大样图

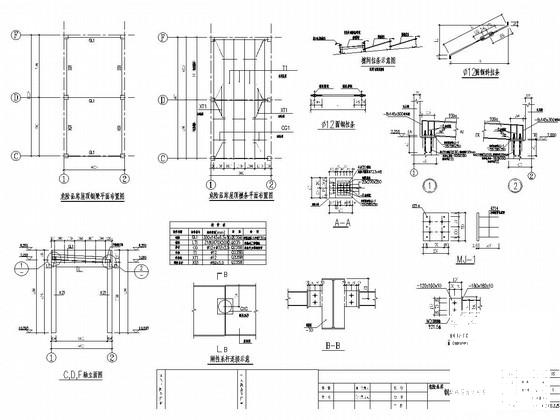

钢结构屋面结构图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构框架施工 - 1
    钢结构框架施工 - 1
  • 钢结构框架施工 - 2
    钢结构框架施工 - 2
  • 钢结构框架施工 - 3
    钢结构框架施工 - 3
  • 钢结构框架施工 - 4
    钢结构框架施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
