15层高层大厦办公楼建筑结构设计施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:100年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :桩基础
  • 抗震设防烈度:7度抗震
  • 地下室功能:其他
  • 参考图纸:17张
  • 设计年代:近代

附件详情

某大厦办公楼建筑结构设计全套图纸,15层,高度为48.5米,框架剪力墙结构,1、2层为商店,3~15层为住宅楼。本楼总建筑面积9135.91平方米。该资料包含:建筑图纸、基础布置图、梁平法施工图、板钢筋图、柱平法施工图、剪力墙平法施工图及构件详图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

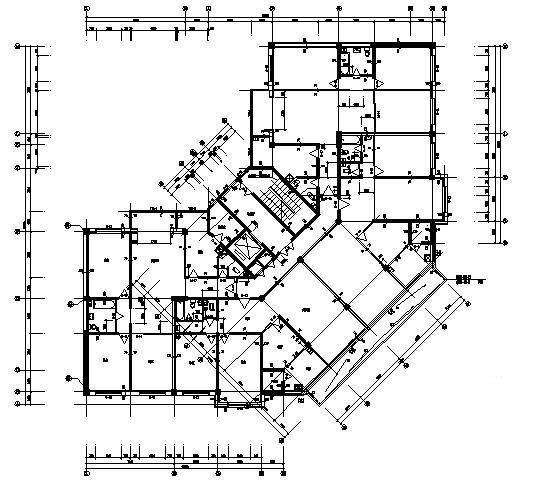

  • 办公楼建筑结构设计 - 1
    办公楼建筑结构设计 - 1

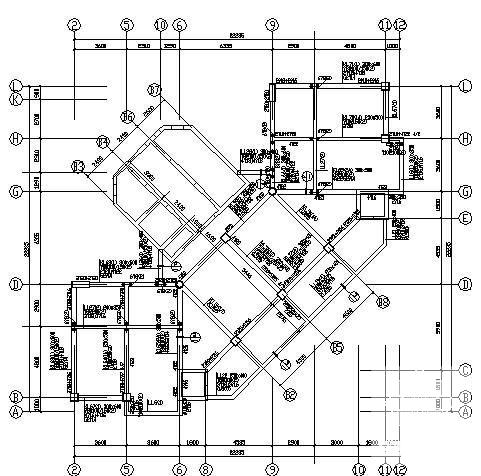

  • 办公楼建筑结构设计 - 2
    办公楼建筑结构设计 - 2

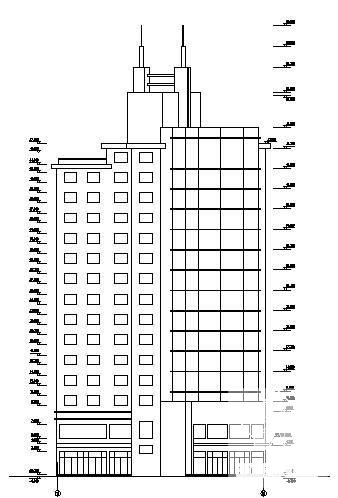

  • 办公楼建筑结构设计 - 3
    办公楼建筑结构设计 - 3

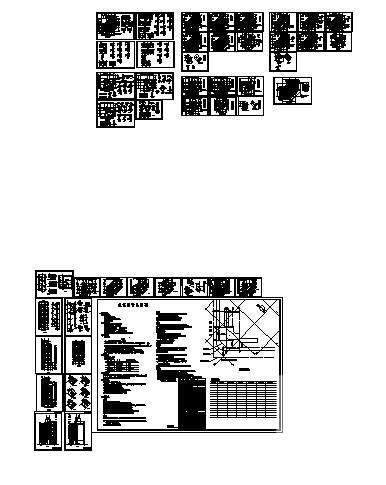

  • 办公楼建筑结构设计 - 4
    办公楼建筑结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
