中学大门围墙结构施工CAD大样图(建筑大样图)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是中学大门项目,一层,框架结构,建筑设计面积:28平方米,抗震设防烈度为7度,该资料包含:结构设计总说明,梁、板、柱、基础配筋图;建筑专业设计说明,平面图,立面图,剖面图,详图等共计8张图。
分享投稿时间:近几年5月。

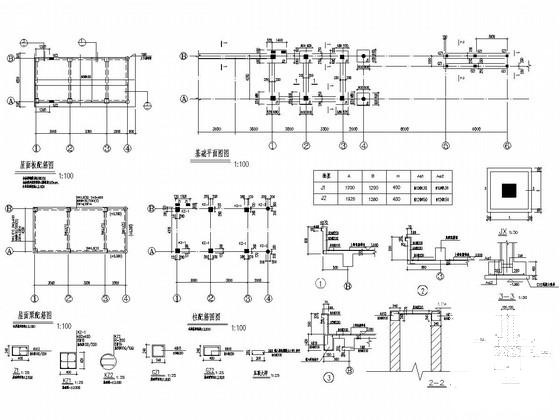

梁、板、柱、基础配筋图

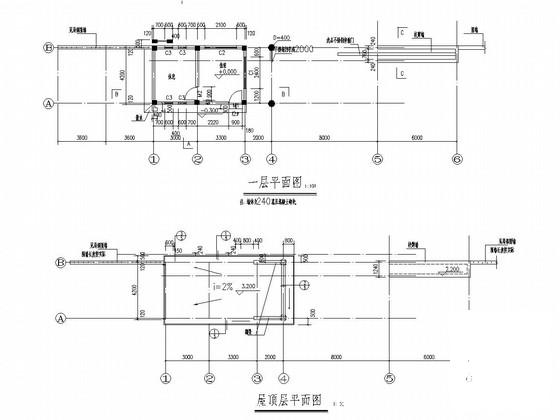

平面图

建筑大样图及门窗分隔

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

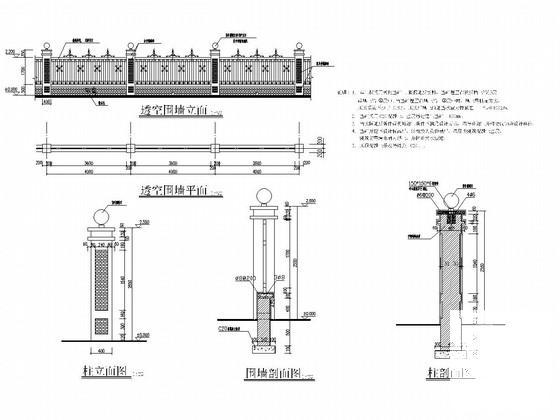

  • 大门围墙大样图 - 1
    大门围墙大样图 - 1

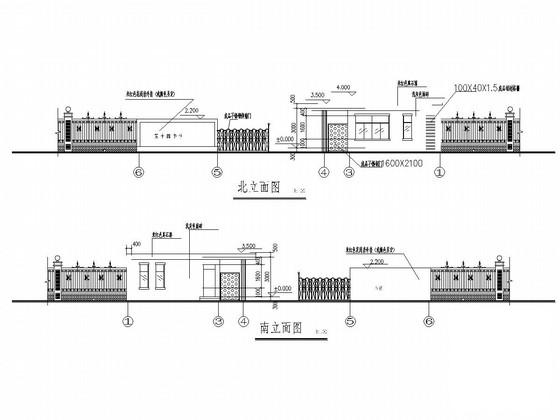

  • 大门围墙大样图 - 2
    大门围墙大样图 - 2
  • 大门围墙大样图 - 3
    大门围墙大样图 - 3
  • 大门围墙大样图 - 4
    大门围墙大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
