25610平米7层研发中心暖通空调全系统设计施工CAD大样图(大院出品)

  • 设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:25610平方米
  • 地上层数:7层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:65张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,洁净,防排烟,冷热源,机房,其它
  • 冷热源:市政热网,电动压缩式冷水机组,空气调节器
  • 采暖系统:散热器供暖
  • 水系统:双管制,异程式,闭式
  • 送风方式:散流器送风
  • 节点大样:风机盘管,制冷机组,空气处理机组,管道支吊架
  • 项目所在地:黑龙江

一、项目概要:
该项目位于黑龙江省,是一个多层研发中心建筑项目,地上七层,地下一层总建筑面积25610平方米,高度31.8米。为二类高层建筑。
图纸内容主要包含设计施工说明,主要设备材料表及图例,供暖平面图、管系图,排烟系统原理图,加压送风系统原理图,空调系统控制原理图,多联机系统原理图,空调水系统原理图, 通风防排烟 平面图,通风管系图,空调风管平面图,空调防排烟平面图,空调水系统、冷媒管系统平面图及空调冷水入口大样图,空调水系统、冷媒管系统平面图,送回风管平面图,地下空调机房基础平面图及水管平面图,空调机组水管接管大样图,风机盘管及分体多联式变频空调机组风管接管示意图等...

二、空调系统:
1.冷热源:采用...
2.风系统:采用全空气系统,风机盘管加新风换气机,多联空调机加新风换气机,洁净式风冷恒温恒湿型空调机,分体空调...
3.水系统:采用闭式二管制循环异程系统...

三、通风防排烟系统:
通风系统:
本厂房设置了通风系统共47个。其中8个排风系统为防腐排风系统,风管采用有机玻璃钢(难燃B1级)制作。其它为一般性排风系统。各通风系统的服务位置见通风设备表,各个房间的换气次数见设计施工说明...
防排烟系统:
地下停车库按照6次/h计算防烟分区的排烟量,设置1个排烟风机,火灾时排烟风机启动。地下面积大于50m2房间,走道长度大于20m的走道,均设计机械排烟系统,担负2个以上防烟分区的排烟风机排烟量按照较大者面积乘以120m3/h.m2计算,担负1个防烟分区的,按照60m3/h.m2计算...

四、供暖系统:
本建筑物设计了散热器供暖系统,采用上供中回单管跨越同程系统,共为19个环路。本建筑物散热器供暖热媒采用60/40℃热水,来自厂区外线...
图纸展示:

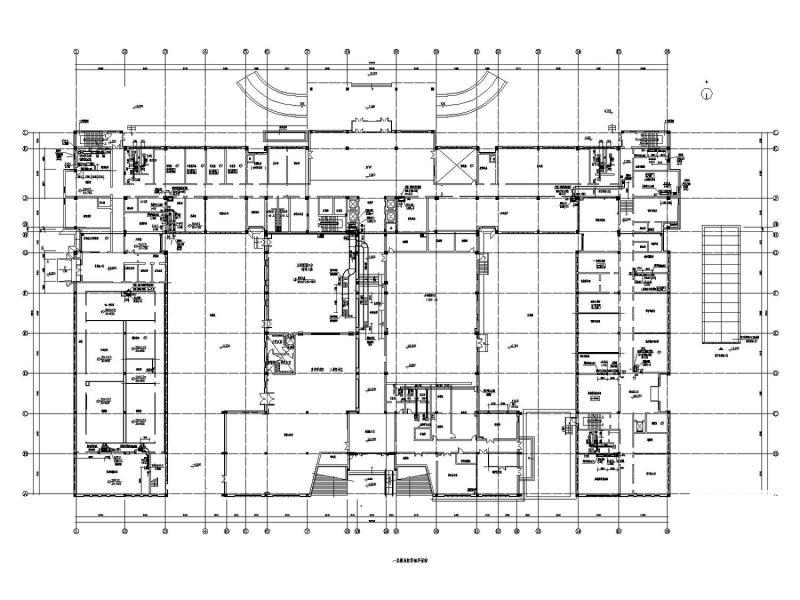

一层空调风平面图
一层通风防排烟平面图

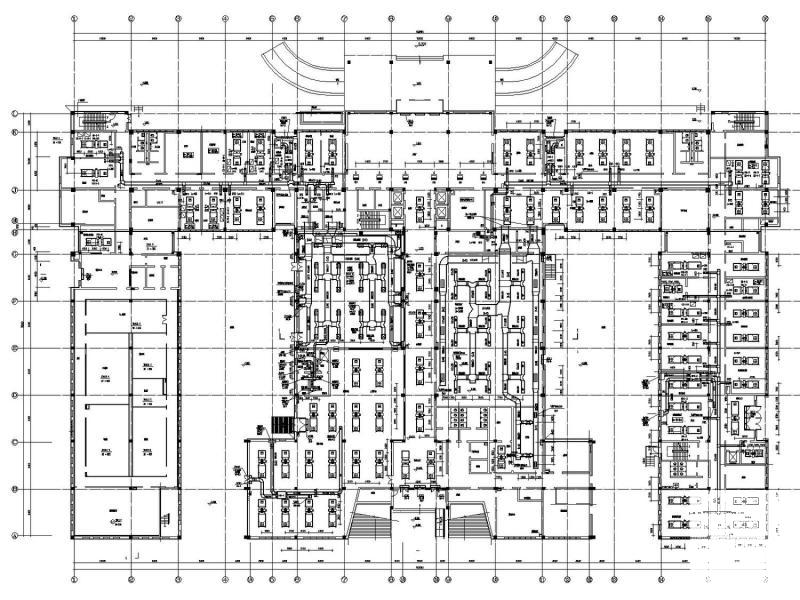

首层空调水系统平面图

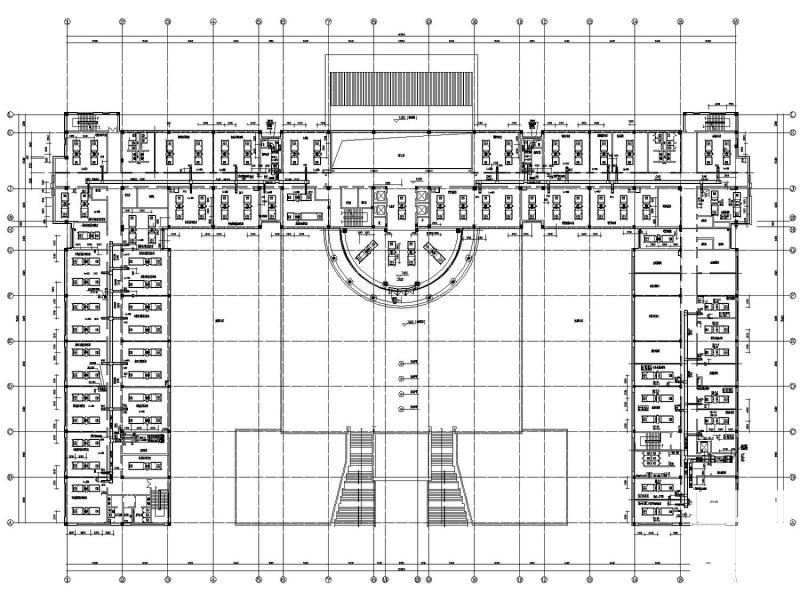

二层空调风管平面图
二层空调水系统、冷媒管系统平面图

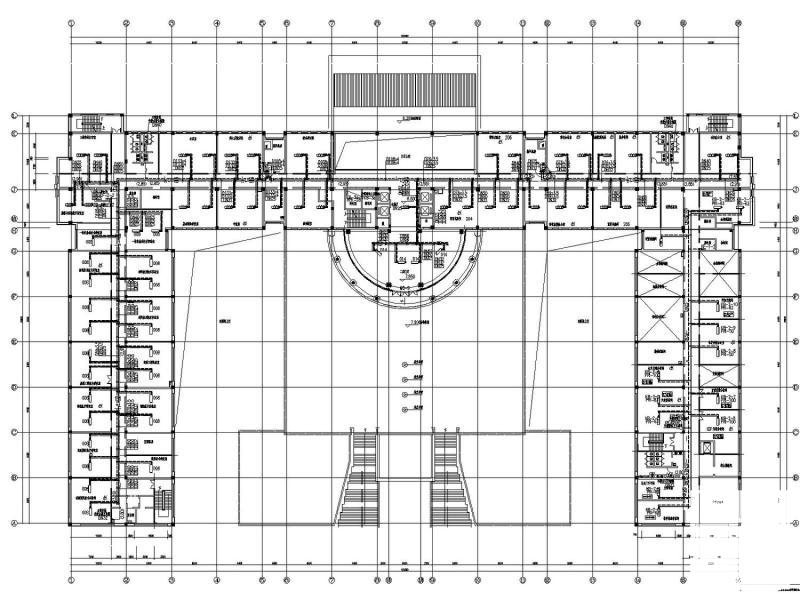

二层通风防排烟平面图
空调水系统原理图
主楼排烟系统原理图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
