15层框架剪力墙结构安置区住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目是安徽安置房项目,地上15层,框架剪力墙结构,地下1层,长度:约90m,宽度:约23m,筏板基础,基础设计等级为乙级,抗震设防烈度为7度。

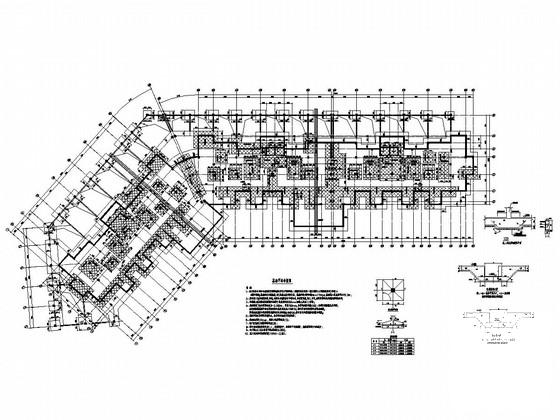

该资料包含:结构设计总说明,基础 平面布置图 ,墙柱平法施工图,地下室顶板梁、板平法配筋图,梁X、Y向平法配筋图,结构平面图,墙身配筋图,楼梯配筋图,坡道详图,共计38张图。
分享投稿时间:近几年4月。

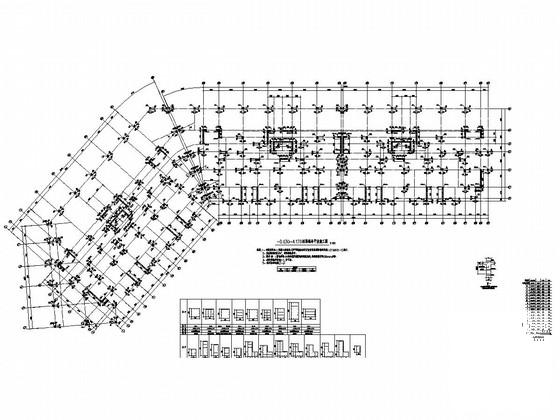

-0.030~4.170标高墙柱平法施工图

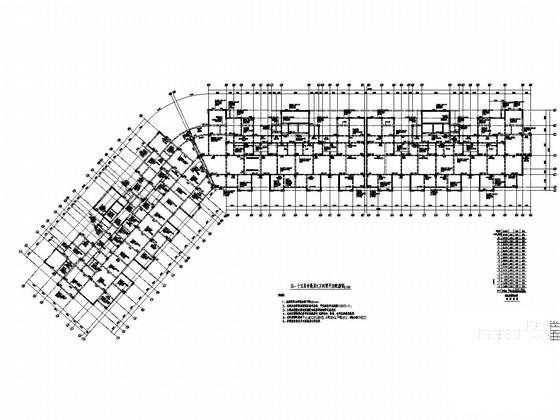

五~十五层奇数层X方向梁平法配筋图

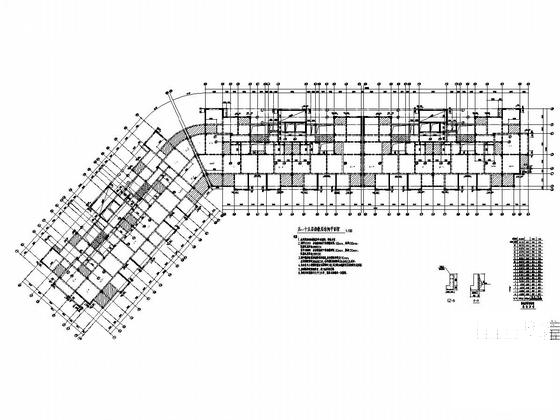

五~十五层偶数层结构平面图

墙身配筋图

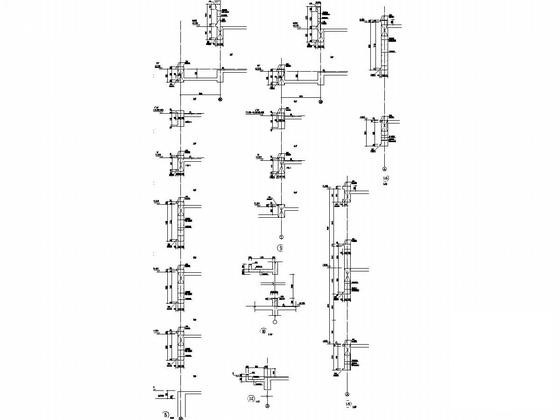

坡道详图

四层梁Y向平法配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 15层框架剪力墙结构安置区住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 15层框架剪力墙结构安置区住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 15层框架剪力墙结构安置区住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 15层框架剪力墙结构安置区住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 15层框架剪力墙结构安置区住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 15层框架剪力墙结构安置区住宅楼结构施工CAD图纸 - 6
    第 6 张图
  • 15层框架剪力墙结构安置区住宅楼结构施工CAD图纸 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
