25层剪力墙结构住宅楼结构施工大样图cad结构设计说明

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该附件为湖北某小区的住宅楼,地上25层,地下一层,结构类型为现浇钢筋混凝土剪力墙结构,基础为人工挖孔桩基础,6度设防。

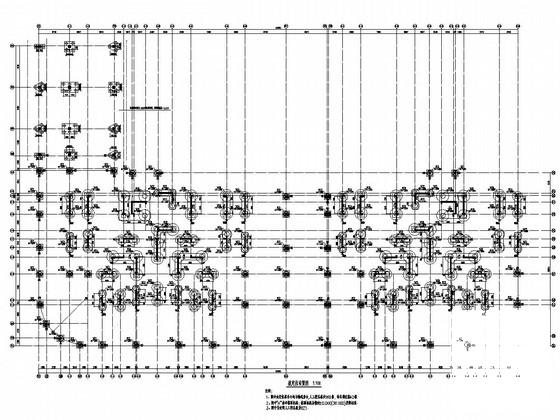

该资料包含: 结构设计说明 、桩定位布置图、承台大样图、结构平面图、墙柱平面定位配筋图、结构平面图、梁配筋图、楼梯结构图等共26张图纸。

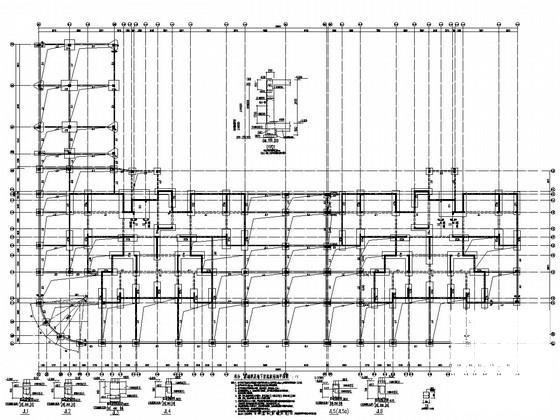

承台,基础梁及地下室底板结构平面图

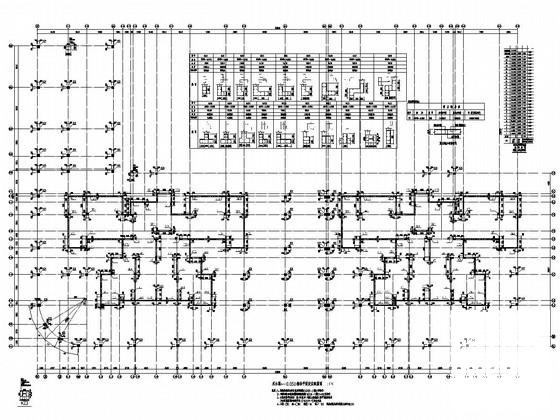

承台顶~-0.050墙柱平面定位配筋图

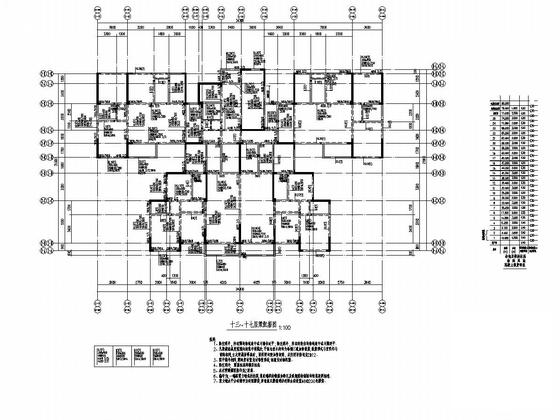

十三~十七层梁配筋图

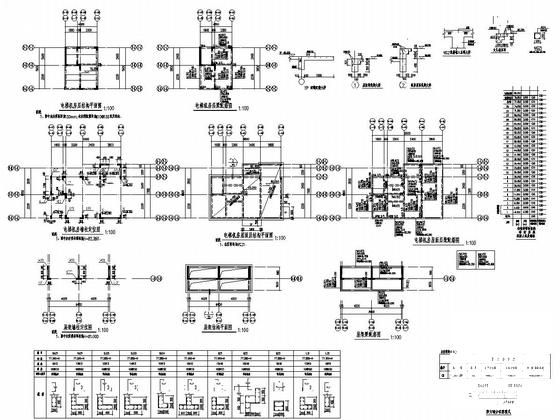

电梯机房、屋架结构平面图

四~二十二层结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅设计说明 - 1
    住宅设计说明 - 1
  • 住宅设计说明 - 2
    住宅设计说明 - 2
  • 住宅设计说明 - 3
    住宅设计说明 - 3
  • 住宅设计说明 - 4
    住宅设计说明 - 4
  • 住宅设计说明 - 5
    住宅设计说明 - 5
  • 住宅设计说明 - 6
    住宅设计说明 - 6
以上是部分截图,请下载附件后查看完整高清内容
