4050平米9层框剪结构住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是辽宁住宅楼项目,地下一层,地上九层(不包括阁楼和夹层),框剪结构,总建筑面积为4050.85平方米。住宅3663.29平方米(含阁楼118.36平方米)。半地下室面积387.56。
抗震设防烈度为7度,基础形式为钢筋混凝土独立基础,条形基础及筏板基础。基础设计等级为乙级。
结构专业该资料包含:结构设计总说明,基础平面布置图,基础梁平面布置图、底板配筋,基础详图,墙柱 平面布置图 ,梁配筋图,板配筋图,节点详图等共计20张图。
建筑专业该资料包含:建筑设计说明,节能专篇,平面图,立面图,剖面图,标准层平面放大图,窗立面大样图,楼梯大样图,节点详图等共计21张图。
分享投稿时间:近几年9月。

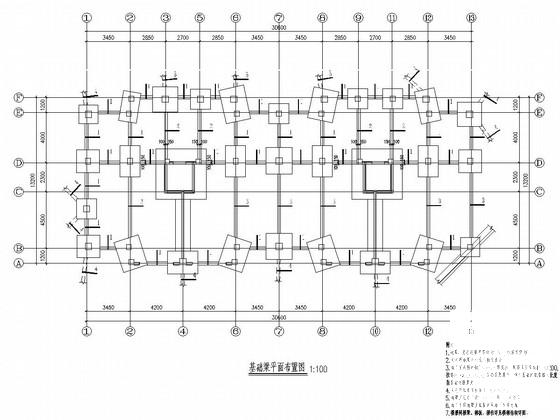

基础梁平面布置图

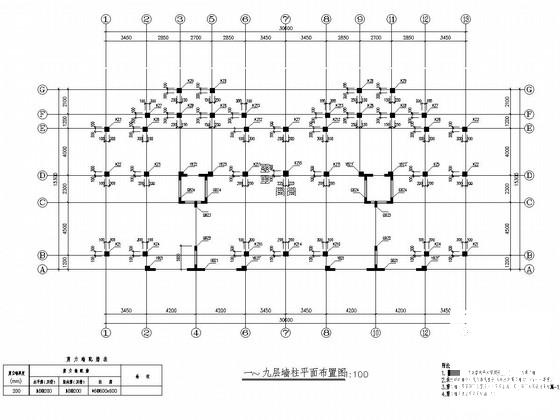

一~九层墙柱平面布置图

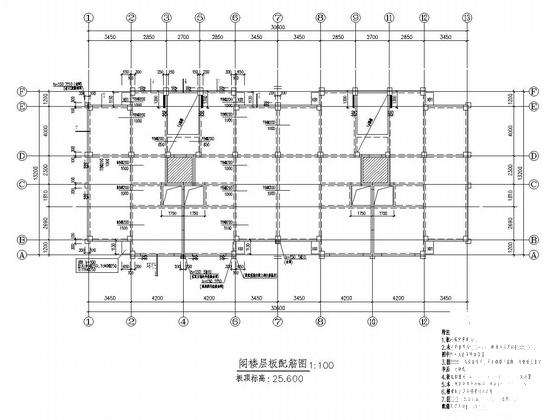

阁楼层板配筋图

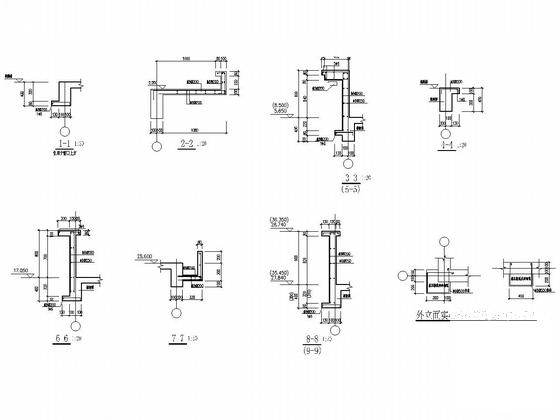

节点详图

三~八层平面图

大样图

三~九层梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框剪结构建筑 - 1
    框剪结构建筑 - 1
  • 框剪结构建筑 - 2
    框剪结构建筑 - 2
  • 框剪结构建筑 - 3
    框剪结构建筑 - 3
  • 框剪结构建筑 - 4
    框剪结构建筑 - 4
  • 框剪结构建筑 - 5
    框剪结构建筑 - 5
  • 框剪结构建筑 - 6
    框剪结构建筑 - 6
  • 框剪结构建筑 - 7
    框剪结构建筑 - 7
  • 框剪结构建筑 - 8
    框剪结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
