六跃7层砖混住宅楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

沈阳地区某六跃七层砖混住宅结构图
该资料为沈阳地区某六跃七层砖混住宅结构图
建筑设计结构形式:六跃七层砖混结构
基本风压:0.55KN/平方米
基本雪压:0.50KN/平方米
地震设防烈度:7度
一~六层高为2.800m,阁楼最大层高为3.900m,总高度为20.600m。

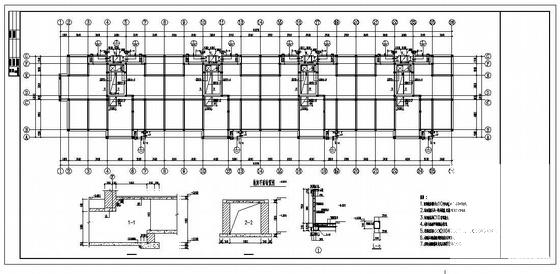

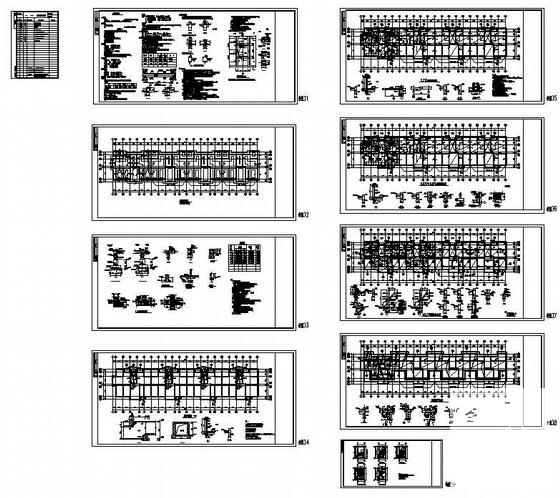

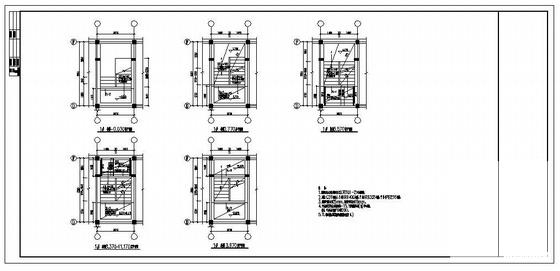

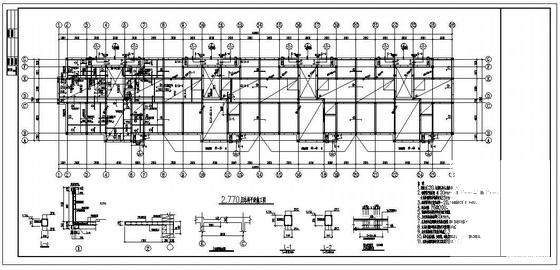

该资料包含:结构设计总说明、基础平面布置图、基础详图、地沟 平面布置图 、2.770层结构平面施工图、5.570~13.970层结构平面施工图、16.770层结构平面施工图、屋面层结构平面施工图、1#楼梯配筋图共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 跃层住宅设计 - 1
    跃层住宅设计 - 1
  • 跃层住宅设计 - 2
    跃层住宅设计 - 2
  • 跃层住宅设计 - 3
    跃层住宅设计 - 3
  • 跃层住宅设计 - 4
    跃层住宅设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
